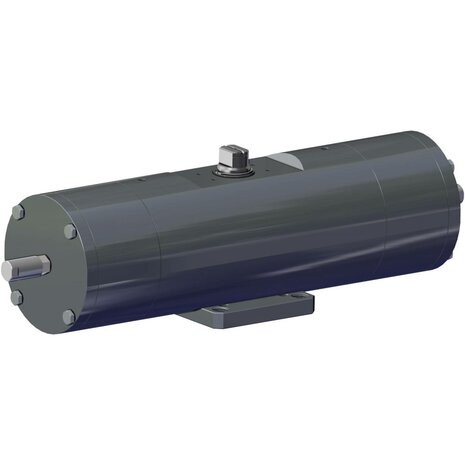

SRC0480416S - Omal Actuator AGO (Koolstofstaal) SRN480 ISO 5211 F12/F16 pneumatisch veerretour (spring return)

SRC0480416S - Omal Actuator AGO (Koolstofstaal) SRN480 ISO 5211 F12/F16 pneumatisch veerretour (spring return)

Name: SRC0480416S - Omal Actuator AGO (Koolstofstaal) SRN480 ISO 5211 F12/F16 pneumatisch veerretour (spring return)
Brand: Omal
Price: 4829.79 EUR
Availability: InStock

SRC0480416S - Omal AGO A105 Koolstofstalen actuator SR C0480 ISO 5211 F12/F16 Veerretour (spring return)

Omal AGO A105 carbon steel actuators SR C0480 ISO 5211 F12/F16 spring return

Productnummer: SRC0480416S

Verzendkosten € 0,00

Standaard levertijd Op aanvraag

» Koppel: 480 Nm | ISO-flens: F12/F16 | Type: SR

€ 3.991,56 excl. btw

€ 4.829,79 incl. btw

Prijs per 1

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Staffelprijzen

€ 3.991,56

€ 4.829,79

€ 3.991,56 € 3.592,40

€ 4.829,79 € 4.346,80

€ 3.991,56 € 3.392,83

€ 4.829,79 € 4.105,32

€ 3.991,56 € 3.193,25

€ 4.829,79 € 3.863,83

€ 3.991,56 € 2.594,51

€ 4.829,79 € 3.139,36

€ 3.991,56 € 2.195,36

€ 4.829,79 € 2.656,39

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

SRC0480416S - Omal AGO pneumatische kwartdraai-actuator - SRN480 veerretour · 480 Nm bij 5,6 bar · ISO 5211 F10/F12 · Koolstofstaal (Carbon steel) A105 - uit massieve staaf

Beschrijving

Dit is een pneumatische kwartdraai-actuator in veerretour uitvoering. Breakaway-koppel 480 Nm bij 5,6 bar - bij luchtuitval sluit de actuator automatisch via de veren (clockwise). Topflens: ISO 5211 F10/F12. Koolstofstaal (Carbon steel) A105 - uit massieve staaf. AGO-reeks ontworpen door Giugiaro Design.

Koolstofstaal (Carbon steel) A105 - uit massieve staaf. Actuator-behuizing bewerkt uit ASTM A105-staal - voor lage-temperatuur en zware industriële toepassingen.

Veerretour-werking. Bij druk-toevoer beweegt de zuiger en wordt de veer gespannen - kraan opent. Bij luchtuitval drukt de veer de zuiger terug - kraan sluit automatisch (clockwise). Het terugloopkoppel hangt alleen af van de veer en is onafhankelijk van de luchtdruk. 4 veer-tarages beschikbaar (2,8 / 3,5 / 4,2 / 5,6 bar).

Technische Specificaties

Fabrikant	Omal Automation (Italië)
Productlijn	AGO Koolstofstaal (Carbon steel) A105 - uit massieve staaf - pneumatische kwartdraai-actuator
Maat	SRN480
Uitvoering	Veerretour
Breakaway-koppel bij 5,6 bar	480 Nm
Veer-tarages beschikbaar	2,8 bar (40 PSI) · 3,5 bar (50 PSI) · 4,2 bar (60 PSI) · 5,6 bar (80 PSI)
Topflens (actuator-mount)	EN ISO 5211 F10/F12
Aansluiting accessoires	EN 15714-3 (NAMUR) / VDI/VDE 3845
Rotatie-hoek	92° (-1°, +91°) - automatische sluiting clockwise
Nominale luchtdruk	5,6 bar
Maximum luchtdruk	8,4 bar
Behuizing-materiaal	Koolstofstaal (Carbon steel) ASTM A105 (uit massieve staaf)
As	Roestvrij staal
Temperatuurbereik	-20°C tot +80°C (standaard) · -50°C tot +60°C (lage temp.)
Stuurmedium	Gefilterde droge perslucht, niet noodzakelijk gesmeerd.
Luchtverbruik	2.8 dm³/cyclus
Gewicht	22.7 kg
Engineering norm	EN 15714-3
HS-code	8481.80.79
Certificering	ATEX 2014/34/EU op aanvraag · SIL 3 (IEC 61508)

Koppel-tabel bij rotatie 0°

Veer-tarage	2,8 bar (40 PSI)	3,5 bar (50 PSI)	4,2 bar (60 PSI)	5,6 bar (80 PSI)
Koppel (Nm)	160	200	240	320

Kenmerken & Voordelen

Veerretour fail-safeAutomatische sluiting bij luchtuitval - kritisch voor veiligheid van het proces.

4 veer-tarages beschikbaarVeer-pakket leverbaar voor 2,8 / 3,5 / 4,2 / 5,6 bar - afstemming op werkdruk.

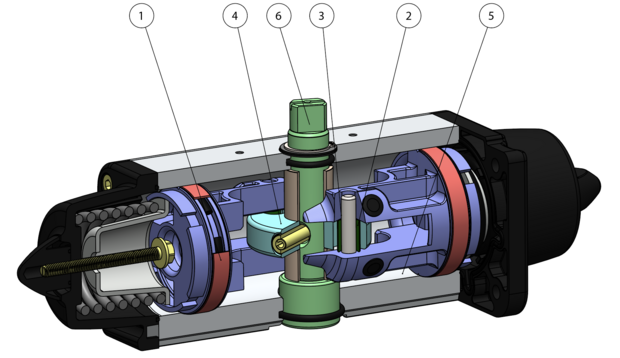

Scotch-yoke designRollende wrijving - minder slijtage, hoger breakaway-koppel (BTO & BTC), compacter dan tandheugel.

Lager luchtverbruik (-20% bij SR)20% minder lucht-cm³/Nm t.o.v. tandheugel-design.

Compacter (-30% kg/Nm)Minder gewicht en formaat dan tandheugel-tandwiel-actuator.

Zelfsmerend afdichtingssysteemEnergized self-lubricated strips - geen plakken na lange inactiviteit.

NAMUR-aansluiting geïntegreerdVanaf SRN30: NAMUR-aansluiting voor magneetventiel is geïntegreerd.

RVS asAs in roestvrij staal - hogere corrosie-weerstand.

ATEX-versie op aanvraagVoor installatie in potentieel explosie-gevaarlijke omgevingen.

SIL 3 gecertificeerdVoor ESD veiligheidskringen tot SIL 3.

Toepassingen

Fail-safe automatisering - kraan sluit automatisch bij luchtuitval.
ESD-veiligheidskringen (Emergency Shut Down).
Olie & gas, lage temperatuur (carbon steel A105 uitvoering).
Veiligheidskringen tot SIL 3 (IEC 61508).
ATEX 2014/34/EU omgevingen (op aanvraag).

Productdocumentatie

PDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDF PDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDF PDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDF PDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDF
