Productnummer: SRNV0720402S
Verzendkosten € 0,00
Standaard levertijd Op aanvraag
» Koppel: 720 Nm | ISO-flens: F12 | As: 36 mm | Type: SR
€ 1.993,92 excl. btw
€ 2.412,64 incl. btw
Prijs per 1
Bestellen
Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!
30 jaar productkennis
Oplossingen op maat
Staffelprijzen
Aantal Prijs per 1 (excl. btw) Prijs per 1 (incl. btw)
1
€ 1.993,92
€ 2.412,64
5
€ 1.993,92 € 1.794,53
€ 2.412,64 € 2.171,38
10
€ 1.993,92 € 1.694,83
€ 2.412,64 € 2.050,74
20
€ 1.993,92 € 1.595,14
€ 2.412,64 € 1.930,12
35
€ 1.993,92 € 1.296,05
€ 2.412,64 € 1.568,22
50
€ 1.993,92 € 1.096,66
€ 2.412,64 € 1.326,96
  • Beschrijving
  • Reviews
  • Bijlagen
  • Trefwoorden

Productomschrijving

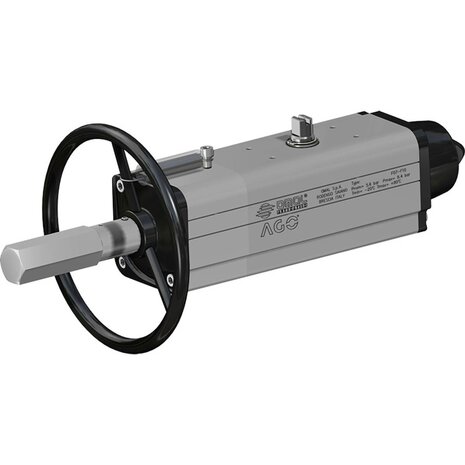

SRNV0720402S - Omal AGO HANDWHEEL - pneumatische actuator met geïntegreerd handwiel - SRN720 veerretour · ISO 5211 F12 · Aluminium uitvoering

Beschrijving

Dit is een pneumatische actuator met geïntegreerd handwiel in veerretour uitvoering. Gebaseerd op AGO SRN720 - bij stroomuitval/luchtuitval sluit de actuator automatisch met de veren (clockwise). Voor noodbediening en in-line testen - handwiel werkt op de primaire mechanische transmissie. ISO 5211 F12.

Geïntegreerd handwiel. Voor noodbediening, in-line testen of bij stroomuitval. Belangrijk: de pneumatische actuator MOET losgekoppeld zijn van perslucht voordat handwiel-bediening wordt gebruikt. Handwiel werkt op de primaire mechanische transmissie (volgens EN 12570).
Veerretour-werking. Bij druk-toevoer beweegt de zuiger en wordt de veer gespannen - kraan opent. Bij luchtuitval drukt de veer de zuiger terug - kraan sluit automatisch (clockwise). Het terugloopkoppel hangt alleen af van de veer en is onafhankelijk van de luchtdruk. 4 veer-tarages beschikbaar (2,8 / 3,5 / 4,2 / 5,6 bar).

Technische Specificaties

FabrikantOmal Automation (Italië)
ProductlijnAGO Aluminium uitvoering (HANDWHEEL) - pneumatische kwartdraai-actuator
MaatSRN720
UitvoeringVeerretour met geïntegreerd handwiel
Breakaway-koppel bij 5,6 bar720 Nm
Veer-tarages beschikbaar2,8 bar (40 PSI) · 3,5 bar (50 PSI) · 4,2 bar (60 PSI) · 5,6 bar (80 PSI)
Topflens (actuator-mount)EN ISO 5211 F12
Aansluiting accessoiresEN 15714-3 (NAMUR) / VDI/VDE 3845
Rotatie-hoek92° (-1°, +91°) - automatische sluiting clockwise
Nominale luchtdruk5,6 bar
Maximum luchtdruk8,4 bar
Behuizing-materiaalAluminium (geanodiseerd)
AsRoestvrij staal
Temperatuurbereik-20°C tot +80°C (standaard) · -50°C tot +60°C (lage temp.) · -20°C tot +150°C (hoge temp.)
StuurmediumGefilterde droge perslucht, niet noodzakelijk gesmeerd.
Luchtverbruik4.2 dm³/cyclus
Gewicht33 kg
Engineering normEN 15714-3
HS-code8481.80.79
CertificeringATEX 2014/34/EU op aanvraag · SIL 3 (IEC 61508)

Koppel-tabel bij rotatie 0°

Veer-tarage2,8 bar (40 PSI)3,5 bar (50 PSI)4,2 bar (60 PSI)5,6 bar (80 PSI)
Koppel (Nm)240300360480

Kenmerken & Voordelen

Veerretour fail-safeAutomatische sluiting bij luchtuitval - kritisch voor veiligheid van het proces.
4 veer-tarages beschikbaarVeer-pakket leverbaar voor 2,8 / 3,5 / 4,2 / 5,6 bar - afstemming op werkdruk.

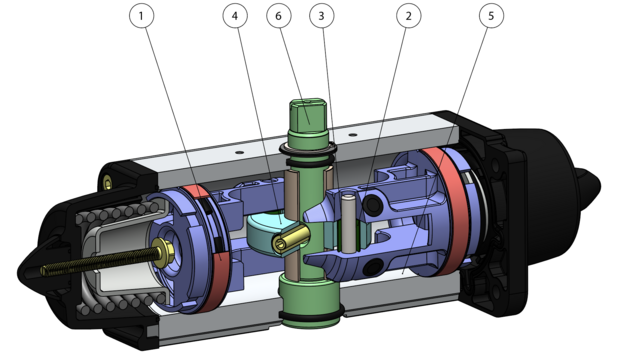

Scotch-yoke designRollende wrijving - minder slijtage, hoger breakaway-koppel (BTO & BTC), compacter dan tandheugel.
Lager luchtverbruik (-20% bij SR)20% minder lucht-cm³/Nm t.o.v. tandheugel-design.
Compacter (-30% kg/Nm)Minder gewicht en formaat dan tandheugel-tandwiel-actuator.
Zelfsmerend afdichtingssysteemEnergized self-lubricated strips - geen plakken na lange inactiviteit.
NAMUR-aansluiting geïntegreerdVanaf SRN30: NAMUR-aansluiting voor magneetventiel is geïntegreerd.
RVS asAs in roestvrij staal - hogere corrosie-weerstand.
ATEX-versie op aanvraagVoor installatie in potentieel explosie-gevaarlijke omgevingen.
SIL 3 gecertificeerdVoor ESD veiligheidskringen tot SIL 3.

Toepassingen

  • Fail-safe automatisering - kraan sluit automatisch bij luchtuitval.
  • ESD-veiligheidskringen (Emergency Shut Down).
  • Algemene industriële toepassingen.
  • Veiligheidskringen tot SIL 3 (IEC 61508).
  • ATEX 2014/34/EU omgevingen (op aanvraag).
  • Noodbediening bij stroomuitval (HANDWHEEL versie).

Productdocumentatie

PDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDFPDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDFPDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDFPDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDF
Vragen of advies nodig?
Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774
