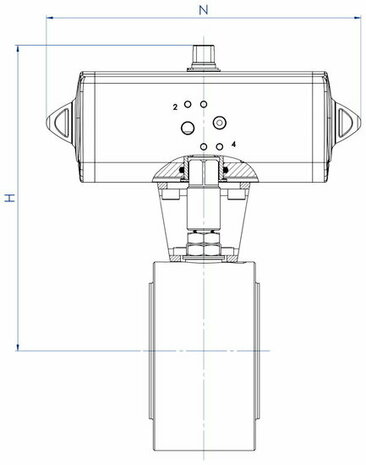

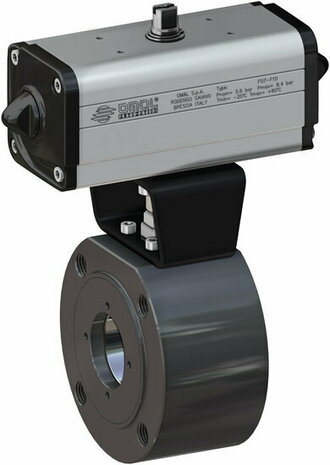

De Omal DM104101CBB0B0NNV00BAFBA0 is een industriële kogelkraan uit de MAGNUM-serie van Omal Automation. De klep heeft een nominale diameter van DN15 (½"), drukklasse ANSI 150, een behuizing van Koolstofstaal A350 LF2 (low-temp) en wordt geleverd met pneumatische dubbelwerkende actuator (DA).
De MAGNUM-serie onderscheidt zich door een floating ball met full bore voor minimale drukval, een V-pakking (chevron) in Modified PTFE met FKM O-ring voor perfecte steelafdichting, een anti blow-out steel en een antistatic device volgens EN 12266-2. De klep voldoet aan PED 2014/68/EU, Fugitive Emission ISO 15848, Ta-Luft VDI 2440 en SIL 3 (IEC 61508). ATEX op aanvraag. Topaansluiting conform ISO 5211.
Floating ball, full boreMinimale drukval en optimale doorstroming. EN 12266-1 rate A lekvrije afdichtingsklasse volgens branchenorm.
Modified PTFE soft seatBi-directionele afdichting klasse rate A. Lage bedieningskoppels en lange levensduur, ook bij veel schakelcycli.
Pneumatisch aangedreven (DA)Dubbelwerkende actuator — sluit perslucht aan van 4–8 bar op beide poorten. Open/close bediening via elektrovent of handbedieningspaneel.
Monteer de kogelkraan in elke gewenste positie. Controleer vóór montage of de flensafdichtingen vrij zijn. Draai de kogel naar de volledig open stand vóór het aandraaien van de flensbouten om beschadiging van de zitting te voorkomen.
