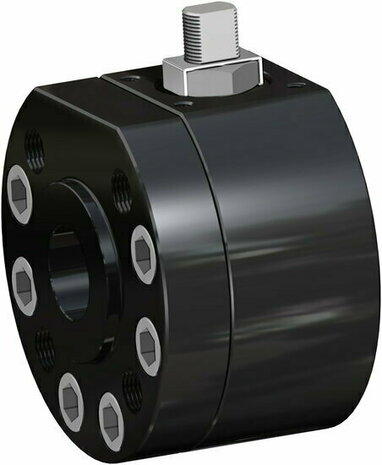

De Omal VM405N00CBA0AAMRV00B is een industriële kogelkraan uit de MAGNUM-serie van Omal Automation. De klep heeft een nominale diameter van DN20 (¾"), drukklasse PN 63-100, een behuizing van Koolstofstaal A350 LF2 (low-temp) en wordt geleverd met vrije as (free shaft).
De MAGNUM-serie onderscheidt zich door een floating ball met full bore voor minimale drukval, een V-pakking (chevron) in Modified PTFE met FKM O-ring voor perfecte steelafdichting, een anti blow-out steel en een antistatic device volgens EN 12266-2. De klep voldoet aan PED 2014/68/EU, Fugitive Emission ISO 15848, Ta-Luft VDI 2440 en SIL 3 (IEC 61508). ATEX op aanvraag. Topaansluiting conform ISO 5211.
Floating ball, full boreMinimale drukval en optimale doorstroming. EN 12266-1 rate A lekvrije afdichtingsklasse volgens branchenorm.
Modified PTFE soft seatBi-directionele afdichting klasse rate A. Lage bedieningskoppels en lange levensduur, ook bij veel schakelcycli.
ISO 5211 topaansluiting — gereed voor automatiseringUniversele actuatorflens F04 (vierkante as 11 mm) voor koppeling via mounting kit aan pneumatische, elektrische of handmatige aandrijving.
Monteer de kogelkraan in elke gewenste positie. Controleer vóór montage of de flensafdichtingen vrij zijn. Draai de kogel naar de volledig open stand vóór het aandraaien van de flensbouten om beschadiging van de zitting te voorkomen.
