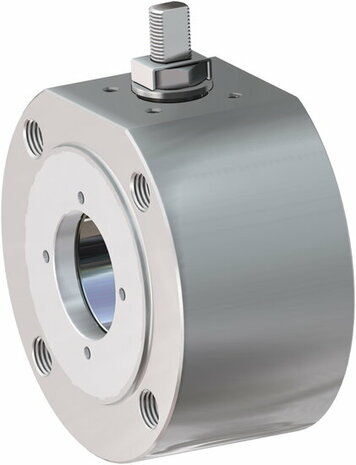

De Omal LM106201ABA0A0NNV000 is een industriële kogelkraan uit de MAGNUM-serie van Omal Automation. De klep heeft een nominale diameter van DN25 (1"), drukklasse ANSI 300, een behuizing van RVS 316/316L en wordt geleverd met handbediening met hendel.
De MAGNUM-serie onderscheidt zich door een floating ball met full bore voor minimale drukval, een V-pakking (chevron) in Modified PTFE met FKM O-ring voor perfecte steelafdichting, een anti blow-out steel en een antistatic device volgens EN 12266-2. De klep voldoet aan PED 2014/68/EU, Fugitive Emission ISO 15848, Ta-Luft VDI 2440 en SIL 3 (IEC 61508). ATEX op aanvraag. Topaansluiting conform ISO 5211.
Floating ball, full boreMinimale drukval en optimale doorstroming. EN 12266-1 rate A lekvrije afdichtingsklasse volgens branchenorm.
Modified PTFE soft seatBi-directionele afdichting klasse rate A. Lage bedieningskoppels en lange levensduur, ook bij veel schakelcycli.
Handbediening met hendelSnelle bediening ter plaatse. ISO 5211 topaansluiting blijft aanwezig voor latere automatisering zonder vervanging van de klep.
Monteer de kogelkraan in elke gewenste positie. Controleer vóór montage of de flensafdichtingen vrij zijn. Draai de kogel naar de volledig open stand vóór het aandraaien van de flensbouten om beschadiging van de zitting te voorkomen.
