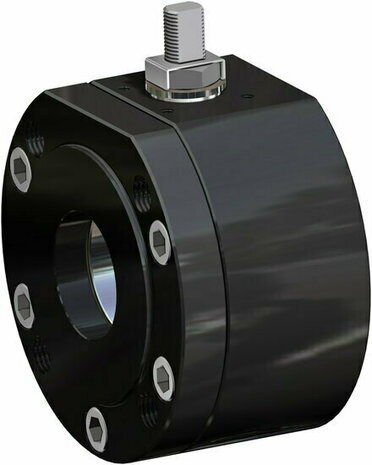

Omal MAGNUM kogelkraan DN25 (1") ANSI 300 Koolstofstaal A105 | LM406201CAB0BBQNV00B

€ 222,58 excl. btw
€ 269,32 incl. btw
Bestellen

Productnummer: LM406201CAB0BBQNV00B
Verzendkosten € 15,00
Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!
30 jaar productkennis
Oplossingen op maat
  • Beschrijving
  • Reviews
  • Bijlagen
  • Trefwoorden

Productomschrijving

Omal MAGNUM kogelkraan – DN25 (1") – ANSI 300 – Koolstofstaal A105 (LM406201CAB0BBQNV00B)

De Omal LM406201CAB0BBQNV00B is een industriële kogelkraan uit de MAGNUM kogelkraan serie. Nominale diameter: DN25 (1"), drukklasse: ANSI 300, behuizing: Koolstofstaal A105, aandrijving: Hendel (standaard).

ISO 5211 F04 — directe montage:
De LM406201CAB0BBQNV00B is uitgerust met een ISO 5211 F04 actuatorflens (vierkante as 11 mm). Geschikt voor directe montage van alle gangbare pneumatische en elektrische actuatoren.
Heeft u een specifieke configuratie nodig? Gebruik onze productconfigurator om eenvoudig de juiste configuratie samen te stellen en direct de productcode te genereren.
Naar de MAGNUM configurator

Technische Specificaties — LM406201CAB0BBQNV00B

MerkOmal Automation (Italië)
SerieMAGNUM kogelkraan
ArtikelnummerLM406201CAB0BBQNV00B
Nominale diameterDN25 (1")
DrukklasseANSI 300
AandrijvingHendel (standaard)
ISO 5211 aansluitingF04 — vierkante as 11 mm
FlensverbindingsnormANSI UNC schroefdraad
Materiaal behuizingKoolstofstaal A105
Materiaal kogelRVS CF8
Materiaal zitting/spindelF6A / 410 SS
Zitting (seat)TFM1600 + grafiet
SteelafdichtingModified PTFE
O-ring spindelFKM
HS-code8481.80 — Kranen, afsluiters en kleppen voor leidingen

Kenmerken & Voordelen

Volle doorlaat kogelkraan Minimale drukval en optimale doorstroming. Klasse VI 100% lekvrije afdichting conform EN 12266-1.
ISO 5211 F04 — as 11 mm Universele actuatorflens voor directe montage zonder adapters. Compatibel met alle gangbare pneumatische en elektrische actuatoren.
Koolstofstaal A105 Uitstekende mechanische sterkte en corrosiebestendigheid. Drukklasse ANSI 300.
TFM1600 + grafiet Bi-directionele 100% lekvrije afdichting klasse VI (EN 12266-1). Lage bedieningskoppels en lange levensduur.

Toepassingsgebieden

  • Olie- en gasindustrie en raffinaderijen.
  • Hoge-druk stoominstallaties.
  • Industriële pijpleidingsystemen en skids.
  • Offshore en mariene installaties.

Montageadvies

Monteer de kogelkraan in elke gewenste positie. Controleer vóór montage of de flensafdichtingen vrij zijn. Draai de kogel naar de volledig open stand vóór het aandraaien van de flensbouten om beschadiging te voorkomen.
