Beschrijving

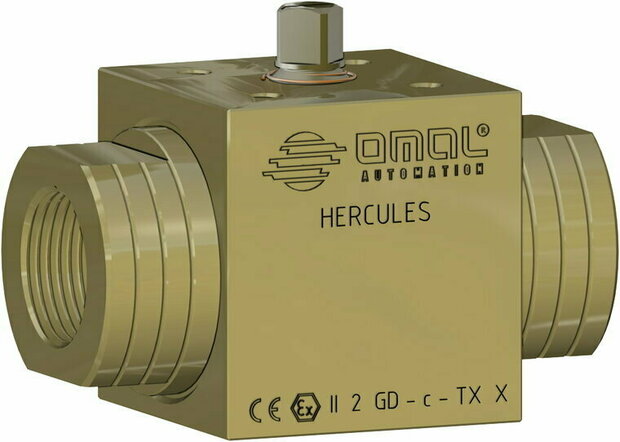

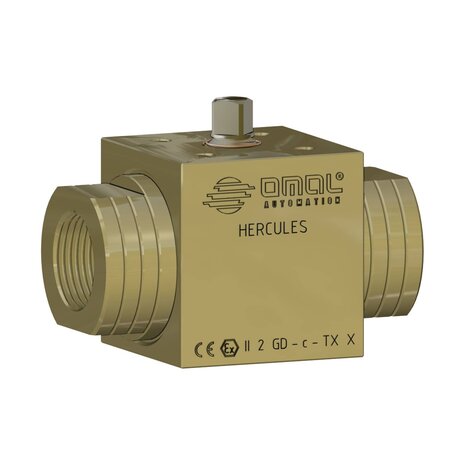

Dit is een hogedruk kogelkraan uit de HERCULES-reeks van Omal Automation, ontworpen voor toepassingen met hoge schakelfrequentie (alta ciclicità) en hoge werkdrukken. Bouwvorm: 2-wegs, volle doorlaat met draadaansluitingen EN ISO 228 of NPT. Materiaal: Koolstofstaal (Carbon steel) A105. Werkdruk: PN 320 bar. Maat: DN25 (1"). Aandrijving: vrij aseinde (free shaft).
Uitvoering. free-shaft uitvoering - ISO 5211 topflens beschikbaar voor montage van pneumatische of elektrische actuator (separaat verkrijgbaar).
Non-self-lubricating media uitvoering (suffix AP in MPN). Speciaal voor fluïda zonder eigen smerende eigenschappen - zittingen in gevuld POM, beperkter temperatuurbereik (-20°C tot +80°C). De maximale werkdruk is lager dan bij de standaard high-cycle uitvoering (AB), zie tabel.
HERCULES - kenmerken van de productlijn. Antistatic device (geïntegreerd) · Fire-safe design · kogel in stalen kern met hard chromium plating (40 μm) voor minimale slijtage · as in 17-4 PH (A564 Tp 630) - circa 5× hogere mechanische sterkte dan standaard 316 RVS · gebalanceerde steelhouding voor uitlijning van de as op het lichaam bij hoge drukken.
Technische Specificaties
| Fabrikant | Omal Automation (Italië) |
|---|
| Productlijn | HERCULES - Non Self-Lubricating Media (1.3.2 - HERCULES Non Self-Lubricating Media) |
|---|
| Bouwvorm | 2-wegs hogedruk kogelkraan, volle doorlaat |
|---|
| Aandrijving | vrij aseinde (free shaft) |
|---|
| Maat | DN25 (1") |
|---|
| Werkdruk (deze maat) | PN 320 bar |
|---|
| Losbreekmoment (PDF, deze maat/PN) | 62 Nm - pas veiligheidsfactor 1,4 toe |
|---|
| Kv (debiet, indicatief) | ~44 m³/h bij 1 bar drukval (water bij 15°C) |
|---|
| Aansluiting | EN ISO 228 (BSPP) - draadaansluiting met buitendraad |
|---|
| ISO 5211 topflens | F05 · vierkante as 11 mm · schroefdraad M6 |
|---|
| HS-code | 8481 80 81 - Kogelkranen en plugkranen - appliances for pipes |
|---|
| Temperatuurbereik (NBR O-ring, standaard) | -20°C tot +80°C |
|---|
Materialen
| Behuizing | Koolstofstaal (Carbon steel) - behuizing en draadeinden in 1.0737 (11SMnPb37) voor maten DN6-DN25; ASTM A350 LF2 voor grotere maten (HERCULES-catalogus geeft A105-equivalent voor de toepassingen waarin deze SKU wordt gebruikt) |
|---|
| Draadeinde | 11SMnPb37 / A350 LF2 (A105-equivalent) |
|---|
| Kogel | A217 CA15 / A479 tp. 410 / A182 F6A - verchroomd (Hard Chromium Plating ~40 μm) |
|---|
| As | A564 Tp 630 - 17-4 PH precipitation-hardened roestvrij staal (~5× mechanische sterkte t.o.v. standaard 316) |
|---|
| Zitting | Gevuld POM (Filled POM) - geschikt voor niet-zelfsmerende fluïda |
|---|
| Bovenste bus + Onderste bus | Modified nylon PA66 |
|---|
| O-ring (standaard) | NBR (FKM op aanvraag) |
|---|
| Antistatische veer + Bovenste antistatische veer | RVS 1.4310 (X12CrNi17-7) |
|---|
| Houderschroef | RVS 316 (X5CrNiMo1713) |
|---|
| Hendel (kit-hendel, indien aanwezig) | Aluminium EN AB 46100 (AL SI 11 CU FE) - geverfd |
|---|
| Schroef (kit-hendel) | A2-70 RVS |
|---|
Losbreekmoment per maat (uit HERCULES catalogus)
Veiligheidsfactor 1,4 toe te passen - geldt voor schone fluïda bij gemiddelde temperatuur.
| Maat | PN 400 bar · PN 320 bar · PN 100 bar |
|---|
| DN10 (3/8") | PN 400: 20 Nm · PN 320: 15 Nm · PN 100: 10 Nm |
|---|
| DN15 (1/2") | PN 400: 31 Nm · PN 320: 25 Nm · PN 100: 20 Nm |
|---|
| DN20 (3/4") | PN 400: 40 Nm · PN 320: 34 Nm · PN 100: 30 Nm |
|---|
| DN25 (1") | PN 320: 62 Nm · PN 100: 39 Nm |
|---|
Kenmerken & Voordelen
Hoge schakelfrequentieHERCULES is ontworpen voor toepassingen met zeer veel schakelcycli - bushings in modified PA66 nylon en verchroomde kogel minimaliseren slijtage.
Anti-statischGeïntegreerd antistatic device met RVS 1.4310 veren - voorkomt statische opladingen bij gas- en koolwaterstoftoepassingen.
Fire-safe constructieFire-safe design - bij brand blijven de secundaire metalen afdichtingen functioneel.
Hoge mechanische sterkte as17-4 PH (A564 Tp 630) precipitation-hardened RVS - circa 5× sterker dan standaard 316.
Hoge werkdrukDeze maat: PN 320 bar (zie tabel per maat hierboven).
Koolstofstaal (Carbon steel) A105 behuizing11SMnPb37 / A350 LF2 (A105-equivalent) - geschikt voor de toepassingsgebieden van Non Self-Lubricating Media.
Toepassingen
voor niet-zelfsmerende media - oliën, aardolieproducten en petrochemische producten, water, en andere fluïda compatibel met de constructiematerialen. Typische toepassingen: hogedruk procesinstallaties, hydrauliek, gasdistributie, olie- en gasindustrie, chemische procesinstallaties met hoog schakelritme, en SIL-gerelateerde veiligheidskringen tot SIL 3.
Montageadvies
Monteer de kraan zonder onnodige spanning op de leiding. Reinig de leidingen voor inbedrijfstelling - vuil in het zittingsmateriaal beïnvloedt de prestaties bij hoge cycliciteit.
Pas de veiligheidsfactor van 1,4 toe op het losbreekmoment bij actuator-dimensionering. Bij hoge schakelfrequentie kan het manoeuvreerkoppel afwijken van de initiële waarde.
Toegestane mediumtemperatuur (NBR O-ring): -20°C tot +80°C. Voor lagere of hogere temperaturen: contact opnemen.
Voor ATEX-toepassingen specificeer de ATEX-uitvoering bij bestelling - Omal levert certificaat op aanvraag.
Certificering
- PED 2014/68/EU - conform Europese richtlijn drukapparatuur.
- ATEX 2014/34/EU - uitvoering op aanvraag, certificaat op aanvraag.
- SIL 3 per IEC 61508 - functionele veiligheid tot Safety Integrity Level 3.
