Beschrijving

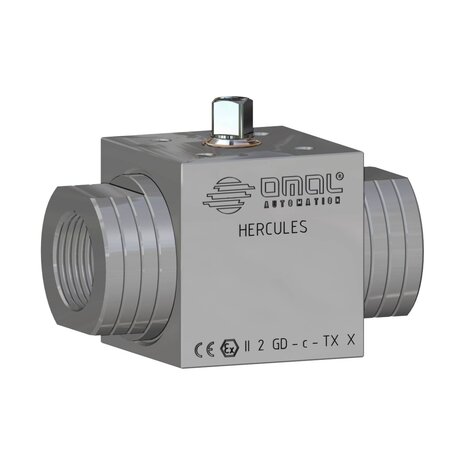

Dit is een hogedruk kogelkraan uit de HERCULES-reeks van Omal Automation, ontworpen voor toepassingen met hoge schakelfrequentie (alta ciclicità) en hoge werkdrukken. Bouwvorm: 2-wegs, volle doorlaat met draadaansluitingen EN ISO 228 of NPT. Materiaal: RVS 316/316L. Werkdruk: PN 500 bar. Maat: DN6 (1/8"). Aandrijving: met handhendel (lever).
Uitvoering. handbediening met geïntegreerde locking device (vergrendelbaar in open- of dichtstand). Hendel in aluminium EN AB 46100 (AL SI 11 CU FE).
HERCULES - kenmerken van de productlijn. Antistatic device (geïntegreerd) · Fire-safe design · kogel in stalen kern met hard chromium plating (40 μm) voor minimale slijtage · as in 17-4 PH (A564 Tp 630) - circa 5× hogere mechanische sterkte dan standaard 316 RVS · gebalanceerde steelhouding voor uitlijning van de as op het lichaam bij hoge drukken.
Technische Specificaties
| Fabrikant | Omal Automation (Italië) |
|---|
| Productlijn | HERCULES - High Cycle (1.3.1 - HERCULES High Cycle) |
|---|
| Bouwvorm | 2-wegs hogedruk kogelkraan, volle doorlaat |
|---|
| Aandrijving | met handhendel (lever) |
|---|
| Maat | DN6 (1/8") |
|---|
| Werkdruk (deze maat) | PN 500 bar |
|---|
| Kv (debiet, indicatief) | ~1 m³/h bij 1 bar drukval (water bij 15°C) |
|---|
| Aansluiting | EN ISO 228 (BSPP) - draadaansluiting met buitendraad |
|---|
| ISO 5211 topflens | F04 · vierkante as 9 mm · schroefdraad M5 |
|---|
| HS-code | 8481 80 81 - Kogelkranen en plugkranen - appliances for pipes |
|---|
| Temperatuurbereik (NBR O-ring, standaard) | -20°C tot +100°C |
|---|
| Temperatuurbereik (FKM O-ring, op aanvraag) | -30°C tot +160°C (FKM O-ring op aanvraag) |
|---|
Materialen
| Behuizing | RVS - behuizing en draadeinden in 1.4401 / X5CrNiMo17-12-2 / A182 F316 / A479 tp. 316 (AISI 316) |
|---|
| Draadeinde | 1.4401 / A182 F316 / A479 tp. 316 (AISI 316) |
|---|
| Kogel | A217 CA15 / A479 tp. 410 / A182 F6A - verchroomd (Hard Chromium Plating ~40 μm) |
|---|
| As | A564 Tp 630 - 17-4 PH precipitation-hardened roestvrij staal (~5× mechanische sterkte t.o.v. standaard 316) |
|---|
| Zitting | DEVLON (versterkte technische kunststof) |
|---|
| Bovenste bus + Onderste bus | Modified nylon PA66 |
|---|
| O-ring (standaard) | NBR (FKM op aanvraag) |
|---|
| Antistatische veer + Bovenste antistatische veer | RVS 1.4310 (X12CrNi17-7) |
|---|
| Houderschroef | RVS 316 (X5CrNiMo1713) |
|---|
| Hendel (kit-hendel, indien aanwezig) | Aluminium EN AB 46100 (AL SI 11 CU FE) - vernikkeld |
|---|
| Schroef (kit-hendel) | A2-70 RVS |
|---|
Losbreekmoment per maat (uit HERCULES catalogus)
Veiligheidsfactor 1,4 toe te passen - geldt voor schone fluïda bij gemiddelde temperatuur.
| Maat | PN 500 bar · PN 400 bar |
|---|
| DN8 (1/4") | PN 500: 10 Nm |
|---|
| DN10 (3/8") | PN 500: 18 Nm |
|---|
| DN15 (1/2") | PN 500: 20 Nm |
|---|
| DN20 (3/4") | PN 400: 31 Nm |
|---|
| DN25 (1") | PN 400: 40 Nm |
|---|
Kenmerken & Voordelen
Hoge schakelfrequentieHERCULES is ontworpen voor toepassingen met zeer veel schakelcycli - bushings in modified PA66 nylon en verchroomde kogel minimaliseren slijtage.
Anti-statischGeïntegreerd antistatic device met RVS 1.4310 veren - voorkomt statische opladingen bij gas- en koolwaterstoftoepassingen.
Fire-safe constructieFire-safe design - bij brand blijven de secundaire metalen afdichtingen functioneel.
Hoge mechanische sterkte as17-4 PH (A564 Tp 630) precipitation-hardened RVS - circa 5× sterker dan standaard 316.
Hoge werkdrukDeze maat: PN 500 bar (zie tabel per maat hierboven).
RVS 316/316L behuizing1.4401 / A182 F316 / A479 tp. 316 (AISI 316) - geschikt voor de toepassingsgebieden van High Cycle.
Toepassingen
standaard high-cycle toepassing - voor schone vloeistoffen of gassen met zelfsmerende eigenschappen. Typische toepassingen: hogedruk procesinstallaties, hydrauliek, gasdistributie, olie- en gasindustrie, chemische procesinstallaties met hoog schakelritme, en SIL-gerelateerde veiligheidskringen tot SIL 3.
Montageadvies
Monteer de kraan zonder onnodige spanning op de leiding. Reinig de leidingen voor inbedrijfstelling - vuil in het zittingsmateriaal beïnvloedt de prestaties bij hoge cycliciteit.
Pas de veiligheidsfactor van 1,4 toe op het losbreekmoment bij actuator-dimensionering. Bij hoge schakelfrequentie kan het manoeuvreerkoppel afwijken van de initiële waarde.
Toegestane mediumtemperatuur (NBR O-ring): -20°C tot +100°C. Voor hogere temperaturen: FKM-versie op aanvraag - -30°C tot +160°C (FKM O-ring op aanvraag).
Voor ATEX-toepassingen specificeer de ATEX-uitvoering bij bestelling - Omal levert certificaat op aanvraag.
Certificering
- PED 2014/68/EU - conform Europese richtlijn drukapparatuur.
- ATEX 2014/34/EU - uitvoering op aanvraag, certificaat op aanvraag.
- SIL 3 per IEC 61508 - functionele veiligheid tot Safety Integrity Level 3.
