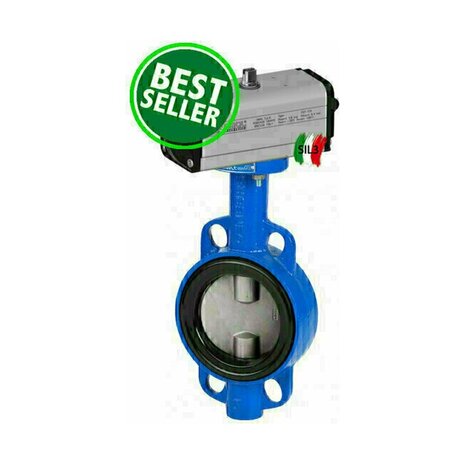

De (artikelnummer 90GD2109) is een industriële vlinderklep WAFER PN16 in combinatie met een Omal pneumatische DA (dubbelwerkend) actuator. Het ventielhuis is afkomstig van Genebre (serie 2109), het blad is RVS 316 (CF8M) en de zitting EPDM. Maatvoering DN50 - DN600. Geleverd compleet en direct inzetbaar.
Pneumatisch aangedreven (DA (dubbelwerkend))DA (dubbelwerkend) - luchtdruk voor zowel open als dicht (4-8 bar) . Direct aanstuurbaar met magneetventiel of automatisch besturingssysteem.
Robuuste WAFER vlinderklepTussen twee parallelle flenzen - compact, lichtgewicht en betaalbaar. Bidirectionele afdichting via EPDM zitting.
RVS 316 bladHoogwaardige CF8M (RVS 316) gegoten blad - uitstekende corrosiebestendigheid voor water, lucht, koudemedia en gematigde chemicaliën.
Complete assemblageGenebre vlinderklep en Omal actuator geleverd compleet en getest. Geen aparte montagekit nodig - direct inzetbaar.
Monteer de vlinderklep tussen twee parallelle flenzen conform EN 1092-1 / ANSI B16.5. Zorg dat het blad zich in halfopen positie bevindt vóór het aandraaien van de flensbouten. Sluit de perslucht aan op de juiste poort van de DA (dubbelwerkend) actuator (zie schematisch overzicht op het actuatorhuis). Standaard werkdruk 4-8 bar. Bij gebruik van een magneetventiel met snel-ontluchting: monteer deze direct op de NAMUR-uitsparing van de actuator.
