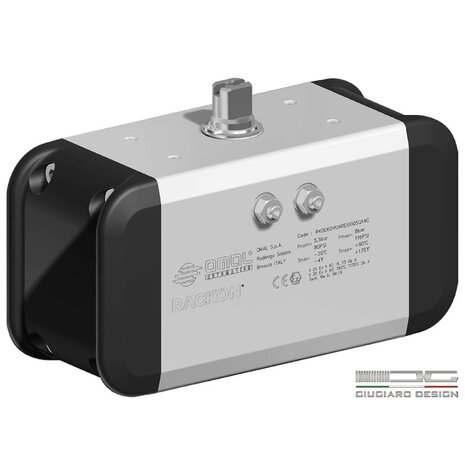

Dit is een pneumatische quarter-turn actuator uit de Omal RACKON-reeks - Rack & Pinion kinematica voor lineair koppel BTO/BTC, geschikt voor kogelkranen en vlinderkleppen. Uitvoering: Dubbelwerkend (Double Acting / DA). Mounting: ISO 5211 F05/ met vierkante as 17 mm. Luchtaansluiting: NAMUR-plaat (gas-thread). Nominaal koppel bij 5,6 bar: 119.5 Nm.

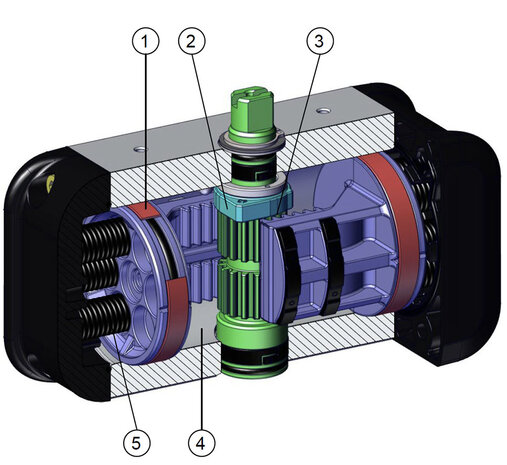

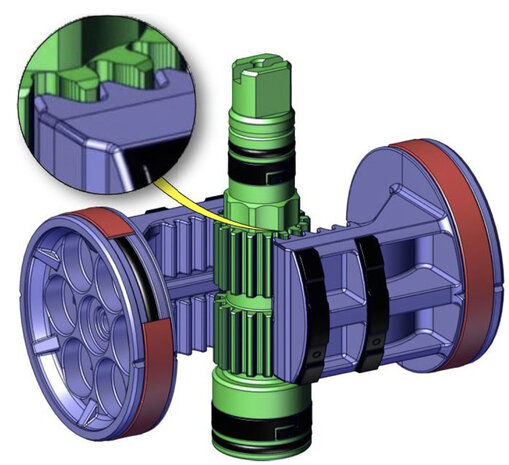

Rack & Pinion kinematicaTandheugel-en-tandwiel mechanisme - lineair BTO en BTC koppel (in tegenstelling tot scotch yoke), ideaal voor kogelkranen.
Zelfsmerend, geen onderhoudPTFE-energized self-lubricated strips minimaliseren wrijving en voorkomen verkleving van afdichtingen na lange stilstand.
Dubbele eindstelling ±5°Open- en sluit-positie onafhankelijk verstelbaar (±5° op elke eindstand) via stalen nokmechaniek met grub-screws.
NAMUR-compatibelGeïntegreerde NAMUR-interface (RK10 t/m RK240 met plaat, RK300/RK480 geïntegreerd) - directe montage van magneetventielen.
Modulair veerkartridge-systeemSR-versies gebruiken cartridge-veren - flexibele configuratie van veerdruk (2,0 / 2,5 / 3,0 / 3,5 / 4,0 / 4,5 / 5,0 / 5,5 / 6,0 bar).
ATEX + SIL 3 gecertificeerdATEX 2014/34/EU + SIL 3 (IEC 61508) - geschikt voor explosiegevaarlijke omgevingen en veiligheidskringen tot SIL 3.
Koppel bij verschillende werkdrukken - voor SR-uitvoering verschillen open- en sluit-koppels per veerdruk; raadpleeg PDF.
Monteer de RACKON RK120 op de kogelkraan/vlinderklep via ISO 5211 F05/ topflens - vierkante as 17 mm sterren-vorm (star shaft).
Voor de eindstand-instelling: ±5° verstelling via grub-screws aan beide eindstanden. Methode:

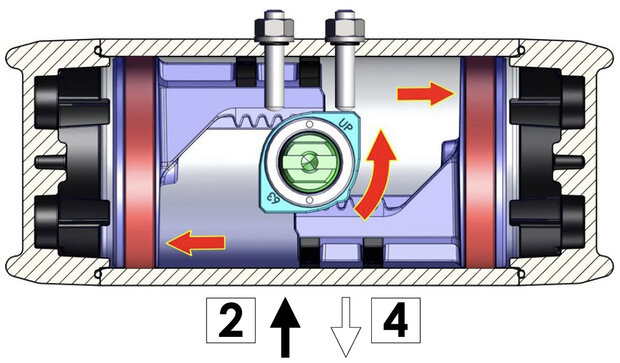

1. Controleer dat de actuator NIET onder druk staat. 2. Los borgmoer A1/B1. 3. Voer perslucht naar hole "2" (openen) of "4" (sluiten). 4. Stel met inbussleutel de grub-screw A of B in. 5. Tap borgmoer vast.
Voor ATEX-omgevingen: bestel "YX" suffix. Voor SIL 3 veiligheidsfuncties: vraag SIL-certificaat op bij ADL.
