LT210104ABA0AEQNV000 - Omal THOR 3-weg kogelkraan DN65 (2 1/2") L-port ANSI 150 RVS 316 - met hendel

LT210104ABA0AEQNV000 - Omal THOR 3-weg kogelkraan DN65 (2 1/2") L-port ANSI 150 RVS 316 - met hendel

Name: LT210104ABA0AEQNV000 - Omal THOR 3-weg kogelkraan DN65 (2 1/2") L-port ANSI 150 RVS 316 - met hendel
Brand: Omal
Price: 7023.37 EUR
Availability: InStock

Omal THOR 3-way ball valve DN65 (2 1/2") L-port ANSI 150 Stainless steel 316 - with lever

Productnummer: LT210104ABA0AEQNV000

Verzendkosten € 0,00

Standaard levertijd Op aanvraag

» Maat: DN65 | Aansl.: Wafer | Mat.: RVS | Bediening: Hand

€ 5.804,44 excl. btw

€ 7.023,37 incl. btw

Prijs per 1

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Staffelprijzen

€ 5.804,44

€ 7.023,37

€ 0,00 € -580,44

€ 0,00 € -702,33

€ 0,00 € -870,67

€ 0,00 € -1.053,51

€ 5.804,44 € 4.643,55

€ 7.023,37 € 5.618,70

€ 5.804,44 € 3.772,89

€ 7.023,37 € 4.565,20

€ 5.804,44 € 3.192,44

€ 7.023,37 € 3.862,85

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

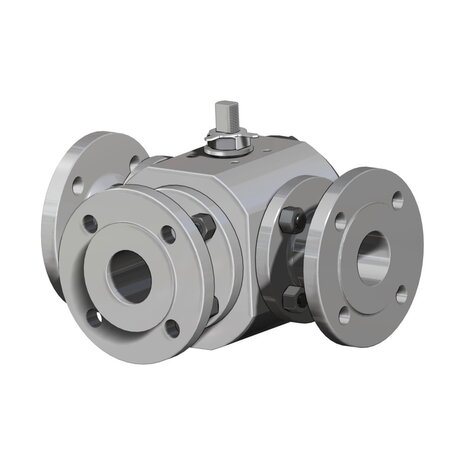

LT210104ABA0AEQNV000 - Omal THOR 3-weg kogelkraan (L-port) - DN65 (2½") - ANSI 150 - RVS 316

Beschrijving

Dit is een industriële 3-weg kogelkraan uit de THOR Split Body 4 Seals-serie met een volle doorlaat (full bore) en L-port (kogel met L-boring). Geschikt voor selectieve omleiding tussen 2 uitgangen (1 in / 2 uit of vice versa). Nominale diameter: DN65 (2½"), drukklasse: ANSI 150, behuizing: RVS 316 (ASTM A182 F316 / A479 Tp.316), aandrijving: Met hendel (standaard).

Kv = 330 m³/h - optimale doorstroming bij ANSI 150, met 100% lekvrije afdichting klasse A volgens EN 12266-1.

ISO 5211 F10 - directe montage:
De is uitgerust met een ISO 5211 F10 actuatorflens (vierkante spindel 22 mm). Geschikt voor directe montage van alle gangbare pneumatische actuatoren zonder adapter.

4 Seals afdichtingssysteem - uniek voor THOR 3-weg: Naast het standaard V-pakket met 3 afdichtingen + FKM O-ring is een extra grafiet ring geïntegreerd in de spindelafdichting. Dit garandeert 100% lekvrijheid naar buiten ook bij grote temperatuurschommelingen, en vermindert het bedieningskoppel door dubbele anti-frictie ringen.

L-port - selectieve omleiding tussen 2 paden.L-vormig kanaal in de kogel verbindt één hoofd-poort met één van twee uitlaten. Twee schakelposities (90° rotatie). Geen mengfunctie - alleen schakelen.

Positie Apoort 1 ↔ 3 · poort 2 gesloten

Positie Bpoort 2 ↔ 3 · poort 1 gesloten

Fire Safe gecertificeerd (ANSI uitvoering): Deze ANSI-flens uitvoering valt onder de THOR Fire Safe certificering volgens API 607 en ISO 10497. Behoudt afdichting tijdens en na brandblootstelling.

Technische Specificaties

Fabrikant	Omal Automation
Serie	THOR Split Body 3-weg 4 Seals
Type	3-weg kogelkraan L-port, volle doorlaat (full bore)
Poort configuratie	L-port (kogel met L-boring)
Schakelfunctie	Selectieve omleiding tussen 2 uitgangen (1 in / 2 uit of vice versa)
Nominale diameter	DN65 (2½")
Drukklasse	ANSI 150
Aandrijving	Met hendel (standaard)
ISO 5211 aansluiting	F10 - vierkante spindel 22 mm
Flensnorm	Doorgaande gaten ANSI (ASME B16.5)
Bedrijfstemperatuur	-40 °C / +150 °C
Materiaal lichaam	RVS 316 (ASTM A182 F316 / A479 Tp.316)
Materiaal kogel	RVS gietstuk A351 CF8M
Materiaal spindel (stem)	A564 TP.630 (17-4 PH)
Materiaal bouten	A193-B8 + A194-Gr.8 (RVS bout + moer)
Zitting (seat)	TFM1600 (kogel) + grafiet (lichaam)
Spindelafdichtingen	Gemodificeerd PTFE
O-ring spindel	FKM
Afdichtingssysteem	4 Seals (V-pakket 3 ringen + FKM O-ring + extra grafiet)
Oppervlaktebehandeling	geen - geen verflaag
Kv-coefficient	330 m³/h (water 15 °C, Δp = 1 bar)
Gewicht	ca. 57.3 kg
Certificering	PED 2014/68/EU · ATEX 2014/34/EU · SIL 3 (IEC 61508) · Lekverliesemissie volgens ISO 15848 (Fugitive Emission) · API 6D · Fire Safe API 607 / ISO 10497
HS-code	8481.80 - Kranen, afsluiters en kleppen voor leidingen

Kenmerken & Voordelen

3-weg L-port (full bore) Selectieve omleiding tussen 2 uitgangen (1 in / 2 uit of vice versa). Minimaal drukverlies en een optimale doorstroming. Kv = 330 m³/h.

ISO 5211 F10 - spindel 22 mm Universele actuatorflens voor directe montage zonder adapters. Compatibel met alle gangbare pneumatische actuatoren.

RVS 316 Bedrijfstemperatuur -40 °C / +150 °C. Drukklasse ANSI 150. Antistatische uitvoering volgens EN 12266-2.

4 Seals afdichtingssysteem V-pakket met 3 ringen + FKM O-ring + extra grafiet ring voor 100% lekvrije spindel. Anti Blow-out spindel.

Toepassingen

Procesinstallaties met flow-routing tussen meerdere lijnen.
Diverter / bypass toepassingen (omleiden van vloeistof tussen 2 paden).
Tank-isolering en lijn-selectie in skids.
Olie- en gasindustrie en raffinaderijen.
Chemische en petrochemische installaties.
Agressieve media (binnen materiaalcompatibiliteit van RVS 316).
Brandgevaarlijke omgevingen waar Fire Safe certificering vereist is.

Montageadvies

Monteer de 3-weg kogelkraan in elke gewenste positie. Let bij installatie op de poort-orientatie - markeer de gewenste in/uitlaten op het lichaam voordat u de flensbouten aandraait. Controleer dat de flensafdichtingen vrij zijn van vuil. Draai de kogel naar de open stand vóór het aandraaien van de bouten om beschadiging van de zitting te voorkomen.
