VT312104ABA0AEQNV000 - Omal THOR 3-weg kogelkraan DN100 (4") T-port ANSI 150 RVS 316 - vrij aseinde

VT312104ABA0AEQNV000 - Omal THOR 3-weg kogelkraan DN100 (4") T-port ANSI 150 RVS 316 - vrij aseinde

Name: VT312104ABA0AEQNV000 - Omal THOR 3-weg kogelkraan DN100 (4") T-port ANSI 150 RVS 316 - vrij aseinde
Brand: Omal
Price: 11477.31 EUR
Availability: InStock

Omal THOR 3-way ball valve DN100 (4") T-port ANSI 150 Stainless steel 316 - free shaft end

Productnummer: VT312104ABA0AEQNV000

Verzendkosten € 0,00

Standaard levertijd Op aanvraag

» Maat: DN100 | Aansl.: Wafer | Mat.: RVS | Bediening: Vrije as

€ 9.485,38 excl. btw

€ 11.477,31 incl. btw

Prijs per 1

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Staffelprijzen

€ 9.485,38

€ 11.477,31

€ 9.485,38 € 8.536,84

€ 11.477,31 € 10.329,58

€ 9.485,38 € 8.062,57

€ 11.477,31 € 9.755,71

€ 9.485,38 € 7.588,30

€ 11.477,31 € 9.181,84

€ 9.485,38 € 6.165,50

€ 11.477,31 € 7.460,26

€ 9.485,38 € 5.216,96

€ 11.477,31 € 6.312,52

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

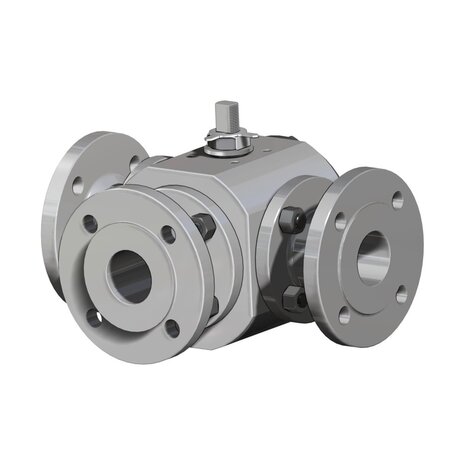

VT312104ABA0AEQNV000 - Omal THOR 3-weg kogelkraan (T-port) - DN100 (4") - ANSI 150 - RVS 316

Beschrijving

Dit is een industriële 3-weg kogelkraan uit de THOR Split Body 4 Seals-serie met een volle doorlaat (full bore) en T-port (kogel met T-boring). Geschikt voor mengen, verdelen of volledig 3-weg schakelen tussen 3 poorten. Nominale diameter: DN100 (4"), drukklasse: ANSI 150, behuizing: RVS 316 (ASTM A182 F316 / A479 Tp.316), aandrijving: Vrij aseinde.

Kv = 839 m³/h - optimale doorstroming bij ANSI 150, met 100% lekvrije afdichting klasse A volgens EN 12266-1.

ISO 5211 F10 - directe montage:
De is uitgerust met een ISO 5211 F10 actuatorflens (vierkante spindel 22 mm). Geschikt voor directe montage van alle gangbare pneumatische actuatoren zonder adapter.

4 Seals afdichtingssysteem - uniek voor THOR 3-weg: Naast het standaard V-pakket met 3 afdichtingen + FKM O-ring is een extra grafiet ring geïntegreerd in de spindelafdichting. Dit garandeert 100% lekvrijheid naar buiten ook bij grote temperatuurschommelingen, en vermindert het bedieningskoppel door dubbele anti-frictie ringen.

T-port - menging en verdeling tussen 3 poorten.T-vormig kanaal in de kogel. Vier schakelposities (90° rotatie), waaronder een mengstand met alle drie de poorten verbonden. Met pneumatische actuator zijn 2 van de 4 posities bereikbaar - geef de gewenste configuratie aan bij bestelling.

Positie Apoort 1 ↔ 2 · poort 3 gesloten

Positie Bpoort 1 → 3 · poort 2 gesloten

Positie Cpoort 2 → 3 · poort 1 gesloten

Positie Dalle poorten verbonden (mengen)

Fire Safe gecertificeerd (ANSI uitvoering): Deze ANSI-flens uitvoering valt onder de THOR Fire Safe certificering volgens API 607 en ISO 10497. Behoudt afdichting tijdens en na brandblootstelling.

Technische Specificaties

Fabrikant	Omal Automation
Serie	THOR Split Body 3-weg 4 Seals
Type	3-weg kogelkraan T-port, volle doorlaat (full bore)
Poort configuratie	T-port (kogel met T-boring)
Schakelfunctie	Mengen, verdelen of volledig 3-weg schakelen tussen 3 poorten
Nominale diameter	DN100 (4")
Drukklasse	ANSI 150
Aandrijving	Vrij aseinde
ISO 5211 aansluiting	F10 - vierkante spindel 22 mm
Flensnorm	Doorgaande gaten ANSI (ASME B16.5)
Bedrijfstemperatuur	-40 °C / +150 °C
Materiaal lichaam	RVS 316 (ASTM A182 F316 / A479 Tp.316)
Materiaal kogel	RVS gietstuk A351 CF8M
Materiaal spindel (stem)	A564 TP.630 (17-4 PH)
Materiaal bouten	A193-B8 + A194-Gr.8 (RVS bout + moer)
Zitting (seat)	TFM1600 (kogel) + grafiet (lichaam)
Spindelafdichtingen	Gemodificeerd PTFE
O-ring spindel	FKM
Afdichtingssysteem	4 Seals (V-pakket 3 ringen + FKM O-ring + extra grafiet)
Oppervlaktebehandeling	geen - geen verflaag
Kv-coefficient	839 m³/h (water 15 °C, Δp = 1 bar)
Gewicht	ca. 100.2 kg
Certificering	PED 2014/68/EU · ATEX 2014/34/EU · SIL 3 (IEC 61508) · Lekverliesemissie volgens ISO 15848 (Fugitive Emission) · API 6D · Fire Safe API 607 / ISO 10497
HS-code	8481.80 - Kranen, afsluiters en kleppen voor leidingen

Kenmerken & Voordelen

3-weg T-port (full bore) Mengen, verdelen of volledig 3-weg schakelen tussen 3 poorten. Minimaal drukverlies en een optimale doorstroming. Kv = 839 m³/h.

ISO 5211 F10 - spindel 22 mm Universele actuatorflens voor directe montage zonder adapters. Compatibel met alle gangbare pneumatische actuatoren.

RVS 316 Bedrijfstemperatuur -40 °C / +150 °C. Drukklasse ANSI 150. Antistatische uitvoering volgens EN 12266-2.

4 Seals afdichtingssysteem V-pakket met 3 ringen + FKM O-ring + extra grafiet ring voor 100% lekvrije spindel. Anti Blow-out spindel.

Toepassingen

Procesinstallaties met flow-routing tussen meerdere lijnen.
Mengkranen (combineren van 2 stromen tot 1 uitlaat).
Verdelers (1 inlaat → 2 uitlaten gelijktijdig of beurtelings).
Olie- en gasindustrie en raffinaderijen.
Chemische en petrochemische installaties.
Agressieve media (binnen materiaalcompatibiliteit van RVS 316).
Brandgevaarlijke omgevingen waar Fire Safe certificering vereist is.

Montageadvies

Monteer de 3-weg kogelkraan in elke gewenste positie. Let bij installatie op de poort-orientatie - markeer de gewenste in/uitlaten op het lichaam voordat u de flensbouten aandraait. Controleer dat de flensafdichtingen vrij zijn van vuil. Draai de kogel naar de open stand vóór het aandraaien van de bouten om beschadiging van de zitting te voorkomen.
