Beschrijving
Heeft u een specifieke configuratie nodig? Gebruik onze productconfigurator om eenvoudig de juiste THOR 3-weg uitvoering samen te stellen en direct de productcode te genereren.
Naar de Omal configuratorDit is een industriële 3-weg kogelkraan uit de THOR Split Body 4 Seals-serie met een volle doorlaat (full bore) en T-port (kogel met T-boring). Geschikt voor mengen, verdelen of volledig 3-weg schakelen tussen 3 poorten. Nominale diameter: DN32 (1¼"), drukklasse: PN 16-40, behuizing: RVS 316 (ASTM A182 F316 / A479 Tp.316), aandrijving: Pneumatische DA aandrijving (geanodiseerd).
Kv = 80 m³/h - optimale doorstroming bij PN 16-40, met 100% lekvrije afdichting klasse A volgens EN 12266-1.
ISO 5211 F05 - directe montage:
De is uitgerust met een ISO 5211 F05 actuatorflens (vierkante spindel 14 mm). Geschikt voor directe montage van alle gangbare pneumatische actuatoren zonder adapter.
4 Seals afdichtingssysteem - uniek voor THOR 3-weg: Naast het standaard V-pakket met 3 afdichtingen + FKM O-ring is een extra grafiet ring geïntegreerd in de spindelafdichting. Dit garandeert 100% lekvrijheid naar buiten ook bij grote temperatuurschommelingen, en vermindert het bedieningskoppel door dubbele anti-frictie ringen.
T
T-port - menging en verdeling tussen 3 poorten.T-vormig kanaal in de kogel. Vier schakelposities (90° rotatie), waaronder een mengstand met alle drie de poorten verbonden. Met pneumatische actuator zijn 2 van de 4 posities bereikbaar - geef de gewenste configuratie aan bij bestelling.
Positie Apoort 1 ↔ 2 · poort 3 gesloten
Positie Bpoort 1 → 3 · poort 2 gesloten
Positie Cpoort 2 → 3 · poort 1 gesloten
Positie Dalle poorten verbonden (mengen)
Samenstelling

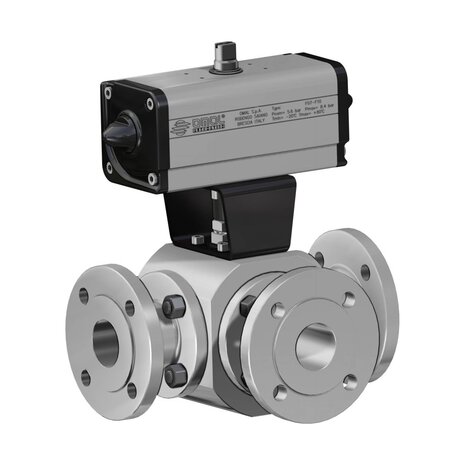

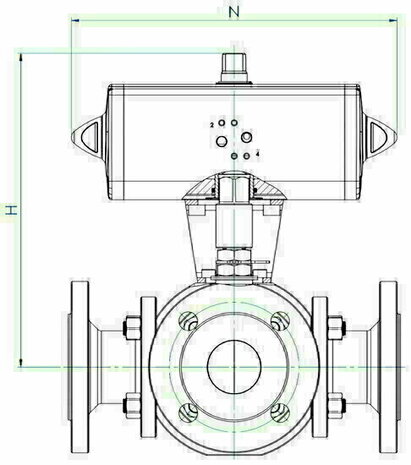

Dit artikel wordt compleet gemonteerd geleverd en bestaat uit een OMAL-kogelkraanhuis, een OMAL-actuator en een KCN-montagekit.
| Onderdeel | Artikelnummer | Functie |
|---|
| Kogelkraanhuis | VT307F03ABA0ADQNV000 | Omal kogelkraan DN32 |
| Actuator | DAN0120411S | Omal AGO Aluminium pneumatische actuatoren DAN 120 ISO 5211 F05/F07 Dubbelwerkend (double acting) |
| Montagekit | KCNCCHD5317 | Omal montageset voor de koppeling volgens ISO 5211 |
Technische Specificaties
| Fabrikant | Omal Automation |
|---|
| Serie | THOR Split Body 3-weg 4 Seals |
|---|
| Type | 3-weg kogelkraan T-port, volle doorlaat (full bore) |
|---|
| Poort configuratie | T-port (kogel met T-boring) |
|---|
| Schakelfunctie | Mengen, verdelen of volledig 3-weg schakelen tussen 3 poorten |
|---|
| Nominale diameter | DN32 (1¼") |
|---|
| Drukklasse | PN 16-40 |
|---|
| Aandrijving | Pneumatische DA aandrijving (geanodiseerd) |
|---|
| ISO 5211 aansluiting | F05 - vierkante spindel 14 mm |
|---|
| Flensnorm | Doorgaande gaten (PN flens, EN 1092-1) |
|---|
| Bedrijfstemperatuur | -40 °C / +150 °C |
|---|
| Materiaal lichaam | RVS 316 (ASTM A182 F316 / A479 Tp.316) |
|---|
| Materiaal kogel | RVS gietstuk A351 CF8M |
|---|
| Materiaal spindel (stem) | A564 TP.630 (17-4 PH) |
|---|
| Materiaal bouten | A193-B8 (RVS) |
|---|
| Zitting (seat) | TFM1600 (kogel) + grafiet (lichaam) |
|---|
| Spindelafdichtingen | Gemodificeerd PTFE |
|---|
| O-ring spindel | FKM |
|---|
| Afdichtingssysteem | 4 Seals (V-pakket 3 ringen + FKM O-ring + extra grafiet) |
|---|
| Oppervlaktebehandeling | geen - geen verflaag |
|---|
| Kv-coefficient | 80 m³/h (water 15 °C, Δp = 1 bar) |
|---|
| Gewicht | ca. 22.5 kg |
|---|
| Certificering | PED 2014/68/EU · ATEX 2014/34/EU · SIL 3 (IEC 61508) · Lekverliesemissie volgens ISO 15848 (Fugitive Emission) |
|---|
| HS-code | 8481.80 - Kranen, afsluiters en kleppen voor leidingen |
|---|
Kenmerken & Voordelen
3-weg T-port (full bore) Mengen, verdelen of volledig 3-weg schakelen tussen 3 poorten. Minimaal drukverlies en een optimale doorstroming. Kv = 80 m³/h.
ISO 5211 F05 - spindel 14 mm Universele actuatorflens voor directe montage zonder adapters. Compatibel met alle gangbare pneumatische actuatoren.
RVS 316 Bedrijfstemperatuur -40 °C / +150 °C. Drukklasse PN 16-40. Antistatische uitvoering volgens EN 12266-2.
4 Seals afdichtingssysteem V-pakket met 3 ringen + FKM O-ring + extra grafiet ring voor 100% lekvrije spindel. Anti Blow-out spindel.
Toepassingen
- Procesinstallaties met flow-routing tussen meerdere lijnen.
- Mengkranen (combineren van 2 stromen tot 1 uitlaat).
- Verdelers (1 inlaat → 2 uitlaten gelijktijdig of beurtelings).
- Olie- en gasindustrie en raffinaderijen.
- Chemische en petrochemische installaties.
- Agressieve media (binnen materiaalcompatibiliteit van RVS 316).
Montageadvies
Monteer de 3-weg kogelkraan in elke gewenste positie. Let bij installatie op de poort-orientatie - markeer de gewenste in/uitlaten op het lichaam voordat u de flensbouten aandraait. Controleer dat de flensafdichtingen vrij zijn van vuil. Draai de kogel naar de open stand vóór het aandraaien van de bouten om beschadiging van de zitting te voorkomen.
Voor pneumatische uitvoeringen: minimale luchtdruk 5,6 bar. Pas een veiligheidsfactor 1,4 toe op het bedieningskoppel. Voor 3-weg L-port en T-port: controleer de standaard schakelvolgorde van uw actuator (90° rotatie tussen poort-posities).
