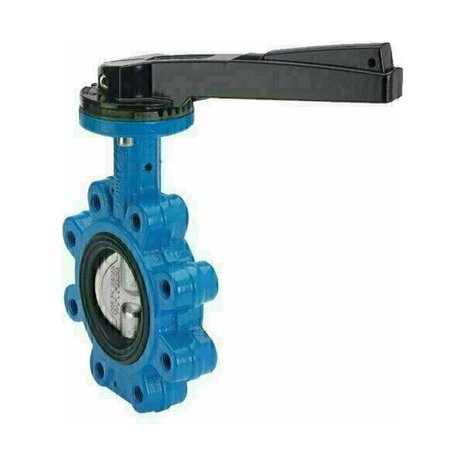

Dit is een LUG vlinderklep uit het Omal STANDAARD assortiment cast-iron butterfly valves. Behuizing in nodulair gietijzer GGG50 (A536 65-45-12, equivalent EN-GJS-450-10), blad in roestvrij staal CF8M (316 S.S.). LUG-uitvoering met getapte gaten - geschikt voor bidirectionele afsluiting, end-of-line service en eenzijdige flensdemontage. Maatvoering DN 40 t/m DN 300 (LUG-uitvoering niet beschikbaar in DN 350-600).
LUG-uitvoering met getapte gatenTwee sets getapte gaten - laat eenzijdige flensdemontage toe (end-of-line service). Bidirectionele afsluiting bij volle nominale druk.
Top-mounting EN ISO 5211Genormaliseerd kopstuk - eenvoudige koppeling met alle gangbare actuators.
Drie geleidebussen op de asPerfecte uitlijning van de as op het lichaam, ook bij hoge druk. Geen oscillaties, minder wrijving, minder linerslijtage.
Vulkaniseerde liner op rigide ringGeen contact medium-lichaam, eenvoudige (de)montage. Aandraaien flensbouten beïnvloedt niet de bedieningskoppel.
Gelapte bladrandGelapt oppervlak - betere afdichting, lagere koppel, minder linerslijtage.
Twee-delige as zonder bevestigingGeen schroeven/bouten/pennen - geen corrosie/breukrisico, hogere Kv.
Bij montage tussen flenzen moet de klep zich in half-open positie bevinden om beschadiging van de liner te voorkomen.
LUG-uitvoering: de bouten gaan door de getapte gaten in het lichaam (niet door beide flenzen). Hierdoor kunt u één flens demonteren zonder volledige demontage. Draai de bouten kruislings aan met het juiste aanhaalmoment volgens DIN.
Voor end-of-line service: de LUG-uitvoering kan op één zijde worden gebruikt als blindklep - controleer maximale werkdruk in deze configuratie bij Omal.
