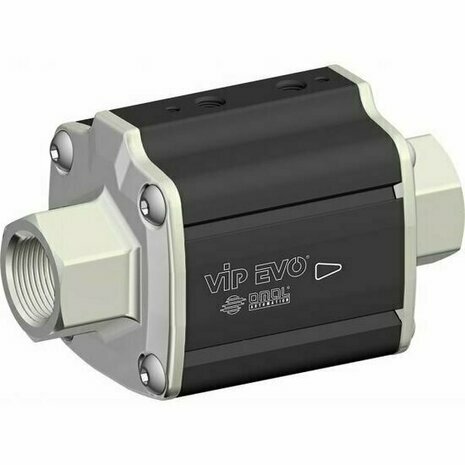

Vragen of een offerte op maat nodig? Onze specialisten helpen u graag met advies op maat.Offerte aanvragen De Omal VIP EVO is een pneumatische coaxiale klep met geïntegreerde actuator (pneumatische afsluitklep). Deze uitvoering is enkelwerkend n.c. met DN32 / 1¼" NPT, P max 30 bar (435 psi), T max +60°C, speciaal ontvet en gereinigd voor zuurstoftoepassingen (O₂-service), messing huis, FKM O₂-speciale afdichtingen. Productcode: VECCXJVVA2BCA00407.
Kv-waarde 25 m³/h · P max 30 bar (435 psi) · T max +60°C · unidirectionele flow · vacuümdicht (lekrate <5·10⁻⁵ mbar·l/s)
Kant-en-klare oplossing — Klep en pneumatische actuator zijn geïntegreerd in één compacte behuizing. Geen ISO 5211 montage nodig, geen externe actuator. Tot 70% lagere luchtverbruik vergeleken met een geactueerde klep met SR pneumatische actuator.
⚠ Speciale uitvoering — uitsluitend voor zuurstofservice: Deze klep is gereduceerd in werkbereik vanwege de zuurstof-compatibele afdichtingen en speciale ontvettingsbehandeling. Maximale druk: 30 bar (435 psi) — maximale temperatuur: +60°C (140°F). Geen reservesetset (kit di ricambio) leverbaar — bij defect dient de complete klep te worden vervangen. Niet gebruiken voor andere media dan zuurstof of inerte gassen.
⚠ SR N.C. — Fail-safe configuration: The valve closes automatically when the air supply fails (Spring Return Normally Closed). Air supply on port "B" opens the valve; loss of air = closed position. Recommended for safety-critical applications where a closed valve is the safe state.
Technische Specificaties
| Productcode | VECCXJVVA2BCA00407 |
|---|
| Type | VIP EVO speciale O₂ — Pneumatische coaxiale klep voor zuurstofservice |
|---|
| Werking | Enkelwerkend N.C. (Spring Return Normally Closed) — fail-safe close |
|---|
| Nominale diameter (DN) | DN32 (1¼") |
|---|
| Aansluiting | 1¼" NPT taper thread — ANSI/ASME B1.20.1 |
|---|
| Maximale druk | P max 30 bar (435 psi) — gereduceerd voor O₂-service |
|---|
| Maximale temperatuur | T max +60°C (140°F) — gereduceerd voor O₂-service |
|---|
| Doorlaat (bore) | 33,5 mm |
|---|
| Kv-waarde | 25 m³/h (Cv ≈ 28,9) |
|---|
| Speciale behandeling | Ontvet en gereinigd voor zuurstofservice (O₂-clean) |
|---|
| Huismateriaal | Messing CW617N, vernikkeld |
|---|
| Zuiger (piston) | Messing CW617N met chemische vernikkeling (20-25 µm, 400-550 HV) |
|---|
| Zittingdrager | RVS 316L |
|---|
| Hoofdafdichting | PTFE + 15% glasvezel |
|---|
| Lipdichtingen / O-ringen | FKM speciale O₂ — gecertificeerd voor zuurstofservice |
|---|
| Stuurmedium (control air) | Gefilterde perslucht, niet noodzakelijk gesmeerd (UNI EN 15714-3:2009) |
|---|
| Stuurdruk | min. 4 bar (58 psi) — max. 8,5 bar (123 psi) |
|---|
| Schakeltijd | 50/80 ms (open/dicht) |
|---|
| Luchtverbruik per cyclus | 0,07 dm³/cyclus (4,27 in³/cyclus) |
|---|
| Eindschakelaar | Zonder magneet (eindschakelaars niet retrofittable) |
|---|
| Stromingsrichting | Unidirectioneel (zie pijl op behuizing) |
|---|
| Vacuümdichtheid | Lekrate <5·10⁻⁵ mbar·l/s |
|---|
| Afmetingen (L × A × B) | 185 × 110 × 103 mm |
|---|
| Sleutelmaat (ch. E) | 50 mm |
|---|
| Gewicht | 4,9 kg (10,8 lb) |
|---|
| Certificeringen | PED 2014/68/EU · SIL 3 (IEC 61508) |
|---|
| Spare kit | Niet leverbaar — bij defect: complete klep vervangen |
|---|
| Fabrikant | Omal Automation S.p.A. (Italië) |
|---|
Kenmerken & Voordelen
Geïntegreerde actuatorKlep en pneumatische aandrijving in één compact product — minder ruimtebeslag dan een geactueerde klep.
Geoptimaliseerde fluïdumdynamicaInterne geometrie ontwikkeld om drukverlies te minimaliseren en doorstroomcapaciteit te maximaliseren.
Vernikkelde zuigerChemische vernikkeling (20-25 µm) voor hoge corrosieweerstand en lagere slijtage van afdichtingen (oppervlaktehardheid 400-550 HV).
LipdichtingenMinder slijtage dan O-ringen — langere levensduur (tot 10× langer dan een kogelkraan).
LekverificatiegatenGaten zichtbaar voor controle van eventuele lekkage van de lipdichtingen — beschermt het luchttoevoersysteem.
RVS 316L zittingdragerMaximale chemische compatibiliteit met diverse media.
Fail-safe (SR N.C.)Automatische sluiting bij wegvallen van de stuurlucht — verhoogde veiligheid.
Speciale O₂-uitvoeringOntvet en gereinigd voor zuurstofservice — voldoet aan industriële O₂-veiligheidsnormen.
NPT taper threadANSI/ASME B1.20.1 standaard — geschikt voor Amerikaanse / Canadese installaties.
Tot SIL 3 gecertificeerdHoge functionele veiligheid (IEC 61508) — geschikt voor veiligheidskritieke toepassingen.
70% minder luchtverbruikAanzienlijke besparing vergeleken met een geactueerde klep met SR-actuator — kleinere compressor mogelijk.
Toepassingsgebieden
- Medische zuurstoftoevoer (gas-installaties in ziekenhuizen)
- Industriële O₂-distributiesystemen (lassen, snijden, metallurgie)
- Aquacultuur en waterbehandeling met O₂-injectie
- Zuurstof-PSA / VPSA installaties
- Hoge-veiligheidstoepassingen waar O₂-compatibiliteit verplicht is
- Veiligheidskritieke toepassingen waar fail-safe close vereist is (SIL 3)
- USA / Canada projecten met NPT-fittingen
Montageadvies
De VIP EVO kan in elke montagepositie worden gemonteerd (horizontaal, verticaal of schuin). Let op de pijlrichting op de behuizing — de stroming is unidirectioneel.
Sluit de stuurlucht aan op poort "B" (open commando, 4-8,5 bar). Poort "A" moet bij open-commando ontluchten. Bij wegvallen van de stuurlucht sluit de klep automatisch (fail-safe close).
Belangrijk: uitsluitend voor zuurstof of inerte gassen. Houd rekening met de gereduceerde drukgrens van 30 bar en temperatuurgrens van +60°C. Volg de relevante O₂-veiligheidsvoorschriften (EIGA, CGA G-4.1).
