SG377XN69 - Omal vlinderklep Wafer DN50 - Pneumatisch SR - aluminium bronze disc / liner NBR

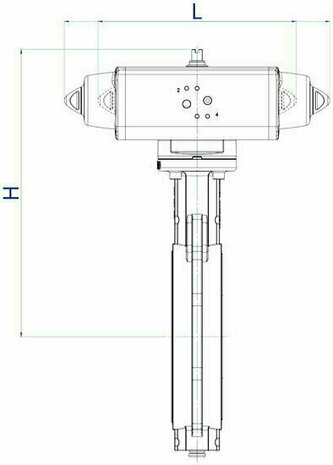

SG377XN69 - Omal vlinderklep Wafer DN50 - Pneumatisch SR - aluminium bronze disc Omal butterfly valve Wafer DN50 - Pneumatic SR - aluminium bronze disc / liner NBR - Article number Omal butterfly valve Wafer DN50 - Pneumatic SR - aluminium bronze disc / liner NBR - Article number
SG377XN69 - Omal vlinderklep Wafer DN50 - Pneumatisch SR - aluminium bronze disc Omal butterfly valve Wafer DN50 - Pneumatic SR - aluminium bronze disc / liner NBR - Article number Omal butterfly valve Wafer DN50 - Pneumatic SR - aluminium bronze disc / liner NBR - Article number

Productnummer: SG377XN69
Verzendkosten € 7,95
Standaard levertijd Niet meer leverbaar - zie opvolger
» Maat: DN50 | Aansl.: Wafer | Mat.: GGG50 / disc alu-brons | Bediening: Pneum. | Druk: PN16
€ 310,62 excl. btw
€ 375,85 incl. btw
Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!
30 jaar productkennis
Oplossingen op maat
Staffelprijzen
Aantal Prijs (excl. btw) Prijs (incl. btw)
1
€ 310,62
€ 375,85
5
€ 310,62 € 279,56
€ 375,85 € 338,27
10
€ 310,62 € 264,03
€ 375,85 € 319,48
20
€ 310,62 € 248,50
€ 375,85 € 300,69
35
€ 310,62 € 201,90
€ 375,85 € 244,30
50
€ 310,62 € 170,84
€ 375,85 € 206,72
  • Beschrijving
  • Reviews
  • Bijlagen
  • Trefwoorden

Productomschrijving

SG377XN69 - Omal vlinderklep Wafer DN50 - Pneumatisch SR - aluminium bronze disc / liner NBR

Niet meer leverbaar

Omal is gestopt met serie 377. De opvolger is de Omal Kraven SG877XN069 (serie 877), reserveset afdichtingen KGKN0069.

Bestel de opvolger SG877XN069

Beschrijving

Dit is een nominale DN50 butterfly valve met aluminium bronze disc en NBR (nitril) rubber liner. Bediening: Pneumatisch enkelwerkend (Spring Return) met Omal SRN actuator. Top-flens conform EN ISO 5211, face-to-face conform EN 558 series 20, dichtheid EN 12266-1 rate A bij 16 bar.

Samenstelling

Dit artikel wordt compleet gemonteerd geleverd en bestaat uit een OMAL-vlinderklephuis, een OMAL-actuator en een KCF-montagekit.
OnderdeelArtikelnummerFunctie
VlinderklephuisV377XN69Omal vlinderklep Wafer DN50 - Free Shaft - aluminium bronze disc / liner NBR
ActuatorSRN0030402SOmal AGO Aluminium pneumatische actuatoren SRN 30 ISO 5211 F05/F07 Veerretour (spring return)
MontagekitKCF052925Omal montageset voor de koppeling volgens ISO 5211

Technische Specificaties

FabrikantOmal S.p.A. (Italië)
SerieItem 377 - Wafer-type butterfly valve
Nominale doorlaatDN50
BodyAluminium-brons (AB2 / CuAl10Ni)
DiscAluminium bronze disc
Liner (afdichting)NBR (nitril) rubber liner
Spindel (stem)RVS A276 S42000 (martensitisch)
BedieningPneumatisch enkelwerkend (Spring Return) met Omal SRN actuator
Top-flensEN ISO 5211 direct-mount - F05 / F07, asvierkant 9 mm
Inbouwlengte (F2F)EN 558 series 20
DichtheidEN 12266-1 rate A bij 16 bar (lekvrij)
WerkdrukPN 16 (DN40-DN300); PN 10 (DN350-DN600)
TemperatuurbereikAfhankelijk van liner - EPDM: -10°C tot +120°C; NBR: -10°C tot +90°C; FKM: -10°C tot +180°C; PTFE: -10°C tot +200°C
NormPED 2014/68/EU; EN 593 (industriele vlinderkleppen)

Kenmerken & Voordelen

TypeVlinderklep (Wafer-type, item 377)
Bodyaluminium bronze disc
LinerNBR
AandrijvingPneumatisch SR
DiameterDN50
Top-flensEN ISO 5211 direct-mount

Toepassingen

Geschikt voor onder andere:
  • Watervoorziening en proceswater (industrieel, gemeentelijk)
  • Procesregeling - afsluiten en doseren

Productdocumentatie

PDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDF
Vragen of advies nodig?
Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774

Sluiten
Bekijk volledige omschrijving
Bijlagen
Omal vlinderklep item 375-387
