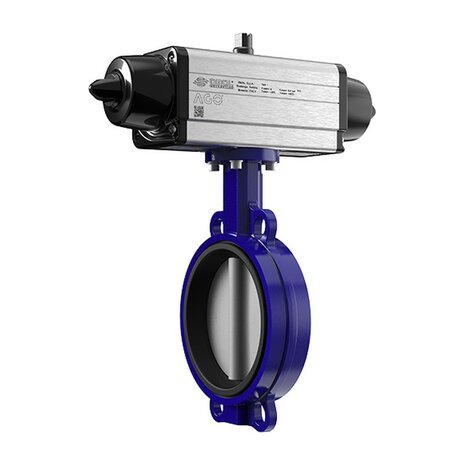

SG877XN069 - Omal Kraven vlinderklep Wafer DN50 - Pneumatisch SR - brons-aluminium disc / liner NBR - opvolger van SG377XN69

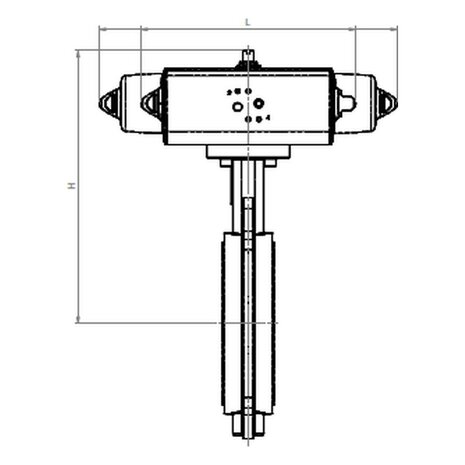

SG877XN069 - Omal Kraven vlinderklep Wafer DN50 - Pneumatisch SR - brons-aluminium disc / liner NBR SG877XN069 - Omal Kraven vlinderklep Wafer DN50 - Pneumatisch SR - brons-aluminium disc / liner NBR - maattekening
SG877XN069 - Omal Kraven vlinderklep Wafer DN50 - Pneumatisch SR - brons-aluminium disc / liner NBR SG877XN069 - Omal Kraven vlinderklep Wafer DN50 - Pneumatisch SR - brons-aluminium disc / liner NBR - maattekening

Productnummer: SG877XN069
Verzendkosten € 7,95
Standaard levertijd Op aanvraag
» Maat: DN50 | Aansl.: Wafer | Mat.: Gietijzer | Bediening: Pneum. | Druk: PN16
€ 310,62 excl. btw
€ 375,85 incl. btw
Prijs per stuk
Bestellen
Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!
30 jaar productkennis
Oplossingen op maat
Staffelprijzen
Aantal Prijs per stuk (excl. btw) Prijs per stuk (incl. btw)
1
€ 310,62
€ 375,85
5
€ 310,62 € 279,56
€ 375,85 € 338,27
10
€ 310,62 € 264,03
€ 375,85 € 319,48
20
€ 310,62 € 248,50
€ 375,85 € 300,69
35
€ 310,62 € 201,90
€ 375,85 € 244,30
50
€ 310,62 € 170,84
€ 375,85 € 206,72
  • Beschrijving
  • Reviews
  • Bijlagen
  • Trefwoorden

Productomschrijving

SG877XN069 - Omal Kraven vlinderklep Wafer DN50 - Pneumatisch SR - brons-aluminium disc / liner NBR - opvolger van SG377XN69

Beschrijving

Dit is een nominale DN50 butterfly valve uit de Omal Kraven-lijn (serie 877) met een lichaam van nodulair gietijzer, een brons-aluminium disc en een NBR rubber liner. Bediening: Pneumatisch enkelwerkend met veerretour (Spring Return) met Omal SRN actuator. Top-flens conform EN ISO 5211, face-to-face conform EN 558 series 20.

Deze klep is de opvolger van Omal serie 377; Omal vervangt die reeks door de Kraven-lijn.

Technische Specificaties

FabrikantOmal S.p.A. (Italië) - productlijn Kraven
SerieKraven 877 - Wafer-type butterfly valve
Vorige uitvoeringSG377XN69 (Omal serie 377), reserveset afdichtingen KGFN0069
Nominale doorlaatDN50 (2")
BodyNodulair gietijzer EN GJS 400-18 LT
DiscAluminiumbrons
Liner (afdichting)NBR rubber liner
Spindel (stem)RVS A276 S42000 (martensitisch)
BedieningPneumatisch enkelwerkend met veerretour (Spring Return) met Omal SRN actuator
ActuatorSRN0030402S
Gewicht klep met actuator4,2 kg
Reserveset afdichtingenKGKN0069 (liner, lagerbussen en asafdichtingen)
Top-flensEN ISO 5211 F05 direct-mount · asvierkant 9 mm
Inbouwlengte (F2F)EN 558 series 20
DichtheidEN 12266-1 rate A bij 16 bar (lekvrij)
WerkdrukPN 16 (max. 16 bar, ook ANSI 150)
Temperatuurbereik-20°C tot +80°C (NBR-liner)
NormPED 2014/68/EU; EN 593 (industriele vlinderkleppen)
HS-code (TARIC)8481.80.85

Kenmerken & Voordelen

TypeVlinderklep (Wafer-type, Kraven serie 877)
BodyNodulair gietijzer
DiscAluminiumbrons
LinerNBR
AandrijvingPneumatisch SR
DiameterDN50
Top-flensEN ISO 5211 direct-mount

Toepassingen

Geschikt voor onder andere:
  • Zeewater en scheepvaart (brons-aluminium disc)
  • Koelwater met zout of brak water
  • Brand- en blusinstallaties

Productdocumentatie

PDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDFPDFProductdatasheetOfficiele documentatie van fabrikantDOWNLOAD PDF
