Productnummer: CM24-SR-F-T-R

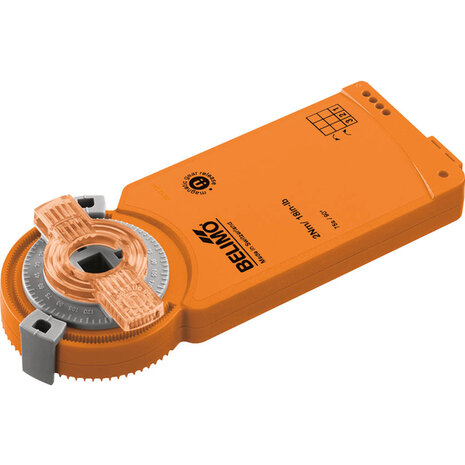

CM24-SR-F-T-R - Belimo Roterende aandrijving, 2 Nm, AC/DC 24 V, 2...10 V, 75 s, Vormsluiting 8x8 mm, IP20, Aansluitklemmen, rechtsdraaiend (cw)Belangrijk: Dit item wordt op bestelling geproduceerd en kan daarom niet worden geretourneerd wanneer het niet meer nodig is.BeschrijvingDe Belimo CM24-SR-F-T-R valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie.Modulerende klepaandrijving voor het instellen van kleppen in technische gebouwinstallatiesOmschrijving van Belimo: Roterende aandrijving, 2 Nm, AC/DC 24 V, 2...10 V, 75 s, Vormsluiting 8x8 mm, IP20, Aansluitklemmen.KenmerkenVolgens het datablad van Belimo:Luchtklepgrootte tot max. ca. 0.4 m²Draaimoment van motor 2 NmNominale spanning AC/DC 24 VAansturing modulerend 2...10 VStandterugkoppeling 2...10 VAsverbinding Vormsluiting 8x8 mmmet aansluitklemmenTechnische SpecificatiesFabrikantBelimoArtikelnummerCM24-SR-F-T-RProductomschrijvingRoterende aandrijving, 2 Nm, AC/DC 24 V, 2...10 V, 75 s, Vormsluiting 8x8 mm, IP20, AansluitklemmenProductgroep bij BelimoKlepaandrijvingen > Aandrijvingen zonder veiligheidsfunctieSpanning AC/DCAC/DC 24 VOpgenomen vermogen (lopend)1 WOpgenomen vermogen (houdstand)0.5 WVerbruik dimensionering1.5 VAAansluiting voeding regelingAansluitklemmen 1.5 mm² Cu-draad of 1.0 mm² Cu-aders (4-aderig)Draaimoment2 NmAansturingDC 2...10 VBewegingsrichting motorrechtsdraaiend (cw)HandsteelMet magneetDraaihoek95°Looptijd (motor)75 s / 90°AsverbindingVormsluiting 8x8 mmBeschermingsklasseIP20Beschermingsgraad NEMANEMA 1Type behuizingUL Enclosure Type 1Omgevingstemperatuur-30...50°C [-22...122°F]Gewicht0.18 kgTechnische gegevens uit het databladElektrische gegevensNominale spanningAC/DC 24 VNominale spanningsfrequentie50/60 HzFunctiebereikAC 19.2...28.8 V / DC 19.2...28.8 VVerbruik in bedrijf1 WVerbruik in rust0.5 WVerbruik dimensionering1.5 VAAansluiting voeding / regelingAansluitklemmen 1.5 mm² Cu-draad of 1.0 mm² Cu-aders (4-aderig)ParallelbedrijfJa (houd rekening met de vermogensgegevens)Functionele gegevensDraaimoment van motor2 NmWerkbereik Y2...10 VIngangsimpedantie100 kΩStandterugmelding U2...10 VOpmerking standterugmelding UMax. 1 mAPositienauwkeurigheid±5%Bewegingsrichting van motorrechtsdraaiend (cw)Opmerking bewegingsrichtingY = 0 V: rechteraanslag, stand 0Handverstellingmet magneetDraaihoek95°, vaste instellingMotorlooptijd75 s / 90°Geluidsniveau, motor35 dB(A)AsverbindingVormsluiting 8x8 mmStandaanwijzingMechanisch, inplugbaar (met geïntegreerde magneet voor ontkoppeling overbrenging)VeiligheidsgegevensBeschermingsklasse IEC/ENIII, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)Voedingsbron ULClass 2 SupplyBeschermingsgraad IEC/ENIP20Beschermingsgraad NEMA/ULNEMA 1BehuizingUL Enclosure Type 1EMCCE overeenkomstig 2014/30/EUIEC/EN-certificeringIEC/EN 60730-1 and IEC/EN 60730-2-14UL ApprovalcULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-normHygiënetestConform VDI 6022 deel 1Type actieType 1Stootspanningstoevoer dimensionering / regeling0.8 kVVervuilingsgraad2OmgevingsvochtigheidMax. 95% relatieve vochtigheid, niet condenserendOmgevingstemperatuur-30...50°C [-22...122°F]Opslagtemperatuur-40...80°C [-40...176°F]OnderhoudonderhoudsvrijGewichtGewicht0.18 kgProductdocumentatiePDFTechnisch datablad Belimo CM24-SR-F-T-ROfficiële documentatie van fabrikant BelimoDOWNLOAD PDFPDFInstallatiehandleiding CM..-F-..Officiële documentatie van fabrikant BelimoDOWNLOAD PDFVragen of advies nodig?Neem gerust contact op met ADL Appendages: info@adl.nu · 0314-641774
De Belimo CM24-SR-F-T-R valt bij Belimo in de productgroep Klepaandrijvingen > Aandrijvingen zonder veiligheidsfunctie.
Modulerende klepaandrijving voor het instellen van kleppen in technische gebouwinstallaties
Omschrijving van Belimo: Roterende aandrijving, 2 Nm, AC/DC 24 V, 2...10 V, 75 s, Vormsluiting 8x8 mm, IP20, Aansluitklemmen.
