HTC24-SR - Belimo Roterende aandrijving voor mengkranen, 5 Nm, AC/DC 24 V, 0...10 V, 70 s, IP40

HTC24-SR - Belimo Roterende aandrijving voor mengkranen, 5 Nm, AC/DC 24 V, 0...10 V, 70 s, IP40

Name: HTC24-SR - Belimo Roterende aandrijving voor mengkranen, 5 Nm, AC/DC 24 V, 0...10 V, 70 s, IP40
Brand: Belimo
Price: 307.34 EUR
Availability: InStock

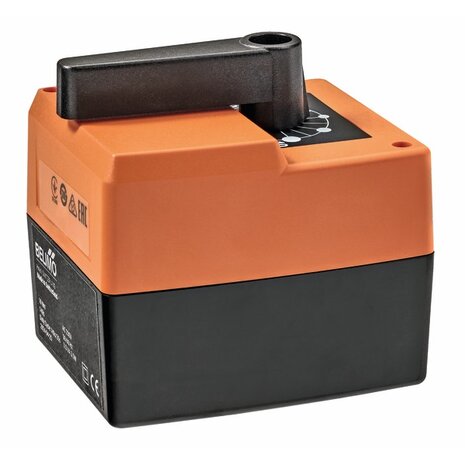

HTC24-SR - Belimo Roterende aandrijving voor mengkranen, 5 Nm, 70 s

Productnummer: HTC24-SR

Verzendkosten € 7,95

Standaard levertijd 2 tot 6 weken

» Koppel: 5 Nm | Spanning: AC/DC 24 V | Aansturing: DC 2...10 V | Looptijd: 70 s / 90°

€ 254,00 excl. btw

€ 307,34 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

HTC24-SR - Belimo Roterende aandrijving voor mengkranen, 5 Nm, AC/DC 24 V, 0...10 V, 70 s, IP40

Beschrijving

De Belimo HTC24-SR valt bij Belimo in de productgroep RetroFIT+ > Regelklepaandrijvingen.

Roterende aandrijving in combinatie met een montageset voor de motorisering van de meest gebruikelijke mengkranen in HVAC-systemen.

Omschrijving van Belimo: Roterende aandrijving voor mengkranen, 5 Nm, AC/DC 24 V, 0...10 V, 70 s, IP40.

Kenmerken

Volgens het datablad van Belimo:

Draaimoment van motor 5 Nm
Nominale spanning AC/DC 24 V
Aansturing modulerend 0...10 V
Standterugmelding 0...10 V
Motorlooptijd 70 s

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	HTC24-SR
Productomschrijving	Roterende aandrijving voor mengkranen, 5 Nm, AC/DC 24 V, 0...10 V, 70 s, IP40
Productgroep bij Belimo	RetroFIT+ > Regelklepaandrijvingen
Spanning AC/DC	AC/DC 24 V
Opgenomen vermogen (lopend)	1 W
Verbruik dimensionering	2.5 VA
Aansluiting voeding regeling	Kabel 1 m, 4x 0.75 mm²
Draaimoment	5 Nm
Aansturing	DC 2...10 V
Bewegingsrichting motor	rechtsdraaiend (cw)
Handsteel	Tijdelijke en permanente ontkoppeling overbreng met draaiknop op de behuizing
Draaihoek	90°
Looptijd (motor)	70 s / 90°
Beschermingsklasse	IP40
Gewicht	0.39 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanning	AC/DC 24 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...28.8 V / DC 19.2...28.8 V
Verbruik in bedrijf	1 W
Verbruik dimensionering	2.5 VA
Aansluiting voeding / regeling	Kabel 1 m, 4x 0.75 mm²
Parallelbedrijf	Ja (houd rekening met de vermogensgegevens)
Functionele gegevens
Draaimoment van motor	5 Nm
Werkbereik Y	0...10 V
Werkbereik Y opmerking	Selecteerbaar functiebereik 0...10 V of 2...10 V
Standterugmelding U	0...10 V
Positienauwkeurigheid	±5%
Bewegingsrichting van motor	rechtsdraaiend (cw)
Handverstelling	tijdelijke en permanente ontkoppeling overbreng met draaiknop op de behuizing
Draaihoek	90°
Motorlooptijd	70 s / 90°
Geluidsniveau, motor	40 dB(A)
Bedrijfscycluswaarde	75% (= actieve tijd 70 s / bedrijfstijd 93 s)
Standaanwijzing	Omkeerbaar schaalplaatje
Veiligheidsgegevens
Beschermingsklasse IEC/EN	III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Beschermingsgraad IEC/EN	IP40
EMC	CE overeenkomstig 2014/30/EU
Type actie	Type 1
Stootspanningstoevoer dimensionering / regeling	0.8 kV
Vervuilingsgraad	3
Omgevingsvochtigheid	Max. 95% relatieve vochtigheid, niet condenserend
Omgevingstemperatuur	0...50°C [32...122°F]
Opslagtemperatuur	-30...80°C [-22...176°F]
Onderhoud	onderhoudsvrij
Gewicht
Gewicht	0.39 kg
Behuizingskleuren
Behuizingdeksel	oranje
Behuizingsbodem	zwart
