JRCA-BAC-S2-T - Belimo Roterende aandrijving, 90 Nm, AC 24...240 V / DC 24...125 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 35 s, 2x SPDT, F07

JRCA-BAC-S2-T - Belimo Roterende aandrijving, 90 Nm, AC 24...240 V / DC 24...125 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 35 s, 2x SPDT, F07

Name: JRCA-BAC-S2-T - Belimo Roterende aandrijving, 90 Nm, AC 24...240 V / DC 24...125 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 35 s, 2x SPDT, F07
Brand: Belimo
Price: 1460.47 EUR
Availability: InStock

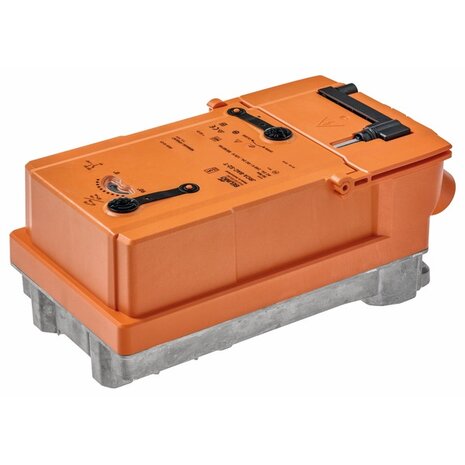

JRCA-BAC-S2-T - Belimo Roterende aandrijving, 90 Nm, 2...10 V, 2x SPDT

Productnummer: JRCA-BAC-S2-T

Verzendkosten € 0,00

Standaard levertijd 2 tot 6 weken

» Koppel: 90 Nm | Spanning: AC 24...240 V / DC 24...125 V | Aansturing: BACnet MS/TP, Modbus RTU, MP-Bus, DC 2...10 V, DC 0.5...10 V, 4...20 mA, open/dicht, 3-punts, Hybride (communicatief/analoog) |

€ 1.207,00 excl. btw

€ 1.460,47 incl. btw

Bestellen

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

JRCA-BAC-S2-T - Belimo Roterende aandrijving, 90 Nm, AC 24...240 V / DC 24...125 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 35 s, 2x SPDT, F07

Beschrijving

De Belimo JRCA-BAC-S2-T valt bij Belimo in de productgroep Regelventielen > Klepaandrijvingen.

Roterende aandrijving voor vlinderkleppen

Omschrijving van Belimo: Roterende aandrijving, 90 Nm, AC 24...240 V / DC 24...125 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 35 s (20...120 s), 2x SPDT, IP66/67, F07 (F05/F10 alleen met toebehoren), Aansluitklemmen.

Opmerking van Belimo: Het toebehoren ZJR../ZPR.. is vereist voor montage op vlinderkleppen.

Kenmerken

Volgens het datablad van Belimo:

Draaimoment van motor 90 Nm
Nominale spanning AC 24...240 V / DC 24...125 V
Aansturing modulerend, communicatief, hybride
Met 2 geïntegreerde hulpschakelaars
Conversie van sensorsignalen
Communicatie via BACnet MS/TP, Modbus RTU, Belimo-MP-Bus of conventionele regeling

Technische Specificaties

Fabrikant	Belimo
Artikelnummer	JRCA-BAC-S2-T
Productomschrijving	Roterende aandrijving, 90 Nm, AC 24...240 V / DC 24...125 V, BACnet MS/TP, Modbus RTU, MP-Bus, 2...10 V, 35 s (20...120 s), 2x SPDT, IP66/67, F07 (F05/F10 alleen met toebehoren), Aansluitklemmen
Productgroep bij Belimo	Regelventielen > Klepaandrijvingen
Spanning AC/DC	AC 24...240 V / DC 24...125 V
Opgenomen vermogen (lopend)	20 W
Opgenomen vermogen (houdstand)	7 W
Verbruik dimensionering	met 24 V 20 VA / met 240 V 55 VA
Hulpschakelaars	2x SPDT
Aansluiting voeding	Aansluitklemmen 0.5...2.5 mm², alleen koperen geleiders
Aansluiting regeling	Aansluitklemmen 0.34...1.5 mm², alleen koperen geleiders
Aansluiting hulpschakelaar	Aansluitklemmen 0.5...2.5 mm², alleen koperen geleiders
Aansturing	BACnet MS/TP, Modbus RTU, MP-Bus, DC 2...10 V, DC 0.5...10 V, 4...20 mA, open/dicht, 3-punts, Hybride (communicatief/analoog)
Beschermingsklasse	IP66/67
Beschermingsgraad NEMA	NEMA 4X
Type behuizing	UL Enclosure Type 4X
Gewicht	3.7 kg

Technische gegevens uit het datablad

Elektrische gegevens
Nominale spanning	AC 24...240 V / DC 24...125 V
Nominale spanningsfrequentie	50/60 Hz
Functiebereik	AC 19.2...264 V / DC 19.2...137.5 V
Verbruik in bedrijf	20 W
Verbruik in rust	7 W
Verbruik dimensionering	met 24 V 20 VA / met 240 V 55 VA
Hulpschakelaar	2x SPDT, 1x 10° / 1x 0…90° (standaardinstelling 85°)
Opmerking hulpschakelaar	1x 10° / 1x 0…90° (standaardinstelling 85°)
Schakelvermogen van hulpschakelaar	1 mA...3 A (0.5 A inductief), DC 5 V...AC 250 V
Beschermende aardverbinding	Aansluitklemmen 0.5...2.5 mm², alleen koperen geleiders
Aansluiting voeding	Aansluitklemmen 0.5...2.5 mm², alleen koperen geleiders
Aansluitregeling	Aansluitklemmen 0.34...1.5 mm², alleen koperen geleiders
Aansluiting hulpschakelaar	Aansluitklemmen 0.5...2.5 mm², alleen koperen geleiders
Parallelbedrijf	Ja (houd rekening met de vermogensgegevens)
Communicatie gegevensbus
Communicatieve besturing	BACnet MS/TP Modbus RTU MP-Bus
Aantal knooppunten	BACnet / Modbus zie beschrijving interface MP-Bus max. 16
Functionele gegevens
Draaimoment van motor	90 Nm
Werkbereik Y	2...10 V
Ingangsimpedantie	50 kΩ voor 2...10 V (0,2 mA), 500 Ω voor 4...20 mA
Werkbereik Y instelbaar	0.5...10 V 4...20 mA
Standterugmelding U	2...10 V
Opmerking standterugmelding U	max. 500 ohm voor 4...20 mA
Standterugmelding U instelbaar	0.5...10 V 4...20 mA
Positienauwkeurigheid	±5%
Handverstelling	handslinger
Motorlooptijd	35 s / 90°
Motorlooptijd instelbaar	20...120 s
Geluidsniveau, motor	65 dB(A)
Standaanwijzing	Mechanisch, geïntegreerd
Veiligheidsgegevens
Beschermingsklasse IEC/EN	I, beschermende aarde (PE, Protective Earth)
Beschermingsklasse UL	I, beschermingsdraad (PE, Protective Earth)
Voedingsbron UL	Class 2 Supply
Beschermingsgraad IEC/EN	IP66/67
Beschermingsgraad NEMA/UL	NEMA 4X
Behuizing	UL Enclosure Type 4X
EMC	CE overeenkomstig 2014/30/EU
Laagspanningsrichtlijn	CE overeenkomstig 2014/35/EU
IEC/EN-certificering	IEC/EN 60730-1 and IEC/EN 60730-2-14
UL Approval	cULus overeenkomstig UL60730-1A, UL60730-2-14 en CAN/CSA E60730-1 De UL-markering op de aandrijving is afhankelijk van de productielocatie, de inrichting voldoet echter in ieder geval aan de UL-norm
Type actie	Type 1
Categorie overspanning	III
Stootspanning dimensionering voeding	4 kV
Regeling stootspanning dimensionering	0.8 kV
Hulpschakelaar stootspanning dimensionering	4 kV
Vervuilingsgraad	3
Omgevingsvochtigheid	Max. 100% relatieve vochtigheid
Omgevingstemperatuur	-30...50°C [-22...122°F]
Opslagtemperatuur	-40...80°C [-40...176°F]
Softwareklasse	A
Onderhoud	onderhoudsvrij

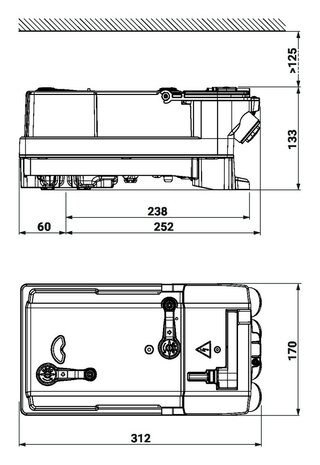

Mechanische gegevens
Aansluitflens	F07 (F05/F10 alleen met toebehoren)
Gewicht
Gewicht	3.7 kg
