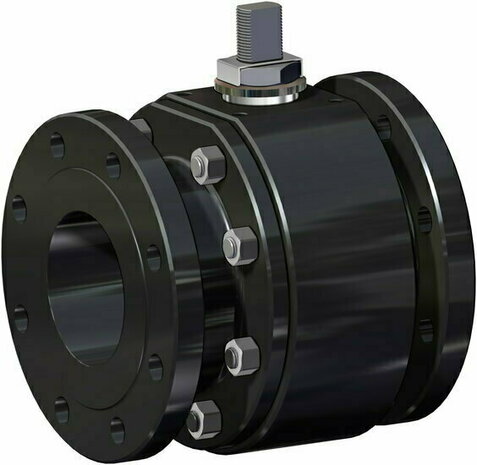

Naar de THOR configuratorDe Omal VT112204CBB0BIQNV00B is een industriële 2-weg kogelkraan uit de THOR Split Body-serie met een volle doorlaat (full bore). Nominale diameter: DN100 (4"), drukklasse: ANSI 300, behuizing: Lage-temperatuur koolstofstaal A350 LF2 (ASTM A350 LF2), aandrijving: Vrij aseinde.
Kv = 839 m³/h — optimale doorstroming bij ANSI 300, met 100% lekvrije afdichting klasse A volgens EN 12266-1.
ISO 5211 F10 — directe montage:
De VT112204CBB0BIQNV00B is uitgerust met een ISO 5211 F10 actuatorflens (vierkante spindel 22 mm). Geschikt voor directe montage van alle gangbare pneumatische en elektrische actuatoren zonder adapter.
Fire Safe gecertificeerd (ANSI uitvoering): Deze ANSI-flens uitvoering valt onder de THOR Fire Safe certificering volgens API 607 en ISO 10497, samen met API 6D Monogram voor olie- en gastoepassingen. Behoudt afdichting tijdens en na brandblootstelling.
Lage temperatuur uitvoering — tot −46 °C: Behuizing in ASTM A350 LF2 koolstofstaal met genormaliseerde, NACE-conforme kwaliteit. Geschikt voor cryogene en koude omgevingen (LNG, ammoniak, propaan). Bouten ASTM A320-L7M, moeren A194-Gr.7M voor lage-temperatuur service.

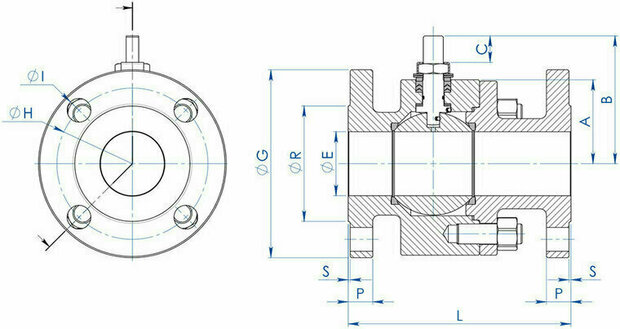

Technische Specificaties — VT112204CBB0BIQNV00B
| Fabrikant | Omal Automation |
|---|
| Serie | THOR Split Body 2-weg |
|---|
| Artikelnummer | VT112204CBB0BIQNV00B |
|---|
| Type | 2-weg kogelkraan, volle doorlaat (full bore) |
|---|
| Nominale diameter | DN100 (4") |
|---|
| Drukklasse | ANSI 300 |
|---|
| Aandrijving | Vrij aseinde |
|---|
| ISO 5211 aansluiting | F10 — vierkante spindel 22 mm |
|---|
| Flensnorm | Doorgaande gaten ANSI (ASME B16.5) |
|---|
| Bedrijfstemperatuur | -46 °C / +150 °C |
|---|
| Materiaal lichaam | Lage-temperatuur koolstofstaal A350 LF2 (ASTM A350 LF2) |
|---|
| Materiaal kogel | RVS gietstuk A351 CF8 |
|---|
| Materiaal spindel (stem) | F6A / 410 (ASTM A182 F6A / A479 Tp.410) |
|---|
| Materiaal bouten | A320-L7M + A194-Gr.7M (lage temp bout + moer) |
|---|
| Zitting (seat) | TFM1600 (kogel) + grafiet (lichaam) |
|---|
| Spindelafdichtingen | Gemodificeerd PTFE |
|---|
| O-ring spindel | FKM |
|---|
| Oppervlaktebehandeling | geen — gezwart |
|---|
| Kv-coefficient | 839 m³/h (water 15 °C, Δp = 1 bar) |
|---|
| Gewicht | ca. 38.0 kg |
|---|
| Certificering | PED 2014/68/EU · ATEX 2014/34/EU · SIL 3 (IEC 61508) · Fugitive Emission ISO 15848 · API 6D · Fire Safe API 607 / ISO 10497 |
|---|
| HS-code | 8481.80 — Kranen, afsluiters en kleppen voor leidingen |
|---|
Kenmerken & Voordelen
Volle doorlaat (full bore) Minimaal drukverlies en een optimale doorstroming. 100% lekvrije afdichting klasse A volgens EN 12266-1. Kv = 839 m³/h.
ISO 5211 F10 — spindel 22 mm Universele actuatorflens voor directe montage zonder adapters. Compatibel met alle gangbare pneumatische en elektrische actuatoren.
Koolstofstaal A350 LF2 Bedrijfstemperatuur -46 °C / +150 °C. Drukklasse ANSI 300. Antistatische uitvoering volgens EN 12266-2.
Zitting TFM1600 Bi-directionele lekvrije afdichting. Anti Blow-out spindel. Gemodificeerd PTFE V-pakking met FKM O-ring voor langdurige spindeldichtheid.
Toepassingsgebieden
- Olie- en gasindustrie en raffinaderijen.
- Petrochemische installaties en proceslijnen.
- Industriële pijpleidingsystemen en skids.
- LNG, ammoniak en cryogene toepassingen tot −46 °C.
- Brandgevaarlijke omgevingen waar Fire Safe certificering vereist is.
- Offshore en mariene installaties.
Montageadvies
Monteer de kogelkraan in elke gewenste positie. Controleer vóór montage of de flensafdichtingen vrij van vuil en beschadigingen zijn. Draai de kogel naar de volledig open stand vóór het aandraaien van de flensbouten om beschadiging van de zitting te voorkomen.
Documentatie & Bijlagen
De Omal THOR Split Body 2-weg catalogus is opgesplitst in 4 PDF-delen:
