Productomschrijving

Omal THOR kogelkraan – DN150 (6") – ANSI 300 – Koolstofstaal A105 (DT114204CAB0BGMNV00BAFRA0)
Heeft u een specifieke configuratie nodig?Gebruik onze productconfigurator om eenvoudig de juiste THOR-uitvoering samen te stellen en direct de productcode te genereren.
Naar de THOR configurator

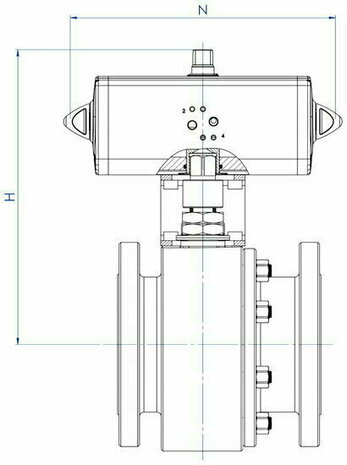

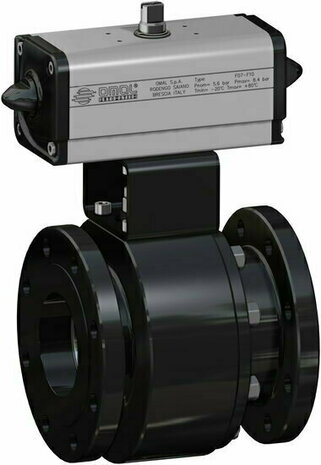

De Omal DT114204CAB0BGMNV00BAFRA0 is een industriële 2-weg kogelkraan uit de THOR Split Body-serie met een volle doorlaat (full bore). Nominale diameter: DN150 (6"), drukklasse: ANSI 300, behuizing: Koolstofstaal A105 (ASTM A105), aandrijving: Pneumatische DA aandrijving (geanodiseerd).

Kv = 1421 m³/h — optimale doorstroming bij ANSI 300, met 100% lekvrije afdichting klasse A volgens EN 12266-1.
ISO 5211 F14 — directe montage:
De DT114204CAB0BGMNV00BAFRA0 is uitgerust met een ISO 5211 F14 actuatorflens (vierkante spindel 27 mm). Geschikt voor directe montage van alle gangbare pneumatische en elektrische actuatoren zonder adapter.
Fire Safe gecertificeerd (ANSI uitvoering): Deze ANSI-flens uitvoering valt onder de THOR Fire Safe certificering volgens API 607 en ISO 10497, samen met API 6D Monogram voor olie- en gastoepassingen. Behoudt afdichting tijdens en na brandblootstelling.

Technische Specificaties — DT114204CAB0BGMNV00BAFRA0

FabrikantOmal Automation
SerieTHOR Split Body 2-weg
ArtikelnummerDT114204CAB0BGMNV00BAFRA0
Type2-weg kogelkraan, volle doorlaat (full bore)
Nominale diameterDN150 (6")
DrukklasseANSI 300
AandrijvingPneumatische DA aandrijving (geanodiseerd)
ISO 5211 aansluitingF14 — vierkante spindel 27 mm
FlensnormDoorgaande gaten ANSI (ASME B16.5)
Bedrijfstemperatuur-20 °C / +150 °C
Materiaal lichaamKoolstofstaal A105 (ASTM A105)
Materiaal kogelRVS gietstuk A351 CF8
Materiaal spindel (stem)F6A / 410 (ASTM A182 F6A / A479 Tp.410)
Materiaal boutenA193-B7 + A194-Gr.2H (carbon bout + moer)
Zitting (seat)DEVLON (kogel) + grafiet (lichaam)
SpindelafdichtingenGemodificeerd PTFE
O-ring spindelFKM
Oppervlaktebehandelinggeen — gezwart
Kv-coefficient1421 m³/h (water 15 °C, Δp = 1 bar)
Gewichtca. 160.0 kg
CertificeringPED 2014/68/EU · ATEX 2014/34/EU · SIL 3 (IEC 61508) · Fugitive Emission ISO 15848 · API 6D · Fire Safe API 607 / ISO 10497
HS-code8481.80 — Kranen, afsluiters en kleppen voor leidingen

Kenmerken & Voordelen

Volle doorlaat (full bore) Minimaal drukverlies en een optimale doorstroming. 100% lekvrije afdichting klasse A volgens EN 12266-1. Kv = 1421 m³/h.
ISO 5211 F14 — spindel 27 mm Universele actuatorflens voor directe montage zonder adapters. Compatibel met alle gangbare pneumatische en elektrische actuatoren.
Koolstofstaal A105 Bedrijfstemperatuur -20 °C / +150 °C. Drukklasse ANSI 300. Antistatische uitvoering volgens EN 12266-2.
Zitting DEVLON Bi-directionele lekvrije afdichting. Anti Blow-out spindel. Gemodificeerd PTFE V-pakking met FKM O-ring voor langdurige spindeldichtheid.

Toepassingsgebieden

  • Olie- en gasindustrie en raffinaderijen.
  • Petrochemische installaties en proceslijnen.
  • Industriële pijpleidingsystemen en skids.
  • Brandgevaarlijke omgevingen waar Fire Safe certificering vereist is.
  • Offshore en mariene installaties.

Montageadvies

Monteer de kogelkraan in elke gewenste positie. Controleer vóór montage of de flensafdichtingen vrij van vuil en beschadigingen zijn. Draai de kogel naar de volledig open stand vóór het aandraaien van de flensbouten om beschadiging van de zitting te voorkomen.

Voor pneumatische / elektrische uitvoeringen: controleer voedingsspanning en luchtdruk (min. 5,6 bar voor pneumatische actuatoren) vóór in bedrijfstelling. Pas een veiligheidsfactor 1,4 toe op het bedieningskoppel.

Omal Automation

Documentatie & Bijlagen

De Omal THOR Split Body 2-weg catalogus is opgesplitst in 4 PDF-delen:

PDFOmal THOR 2-weg deel 1Inleiding, kenmerken & afmetingen (PN 16-40 / ANSI 150-300)PDFOmal THOR 2-weg deel 2Bestelcodes koolstofstaal & RVS — vrije as, hendel, pneumatischPDFOmal THOR 2-weg deel 3Hoge druk uitvoeringen PN 63-100 & ANSI 600 — DEVLON zittingPDFOmal THOR 2-weg deel 4ANSI 900-1500, accessoires & certificaten
Vragen of een offerte op maat nodig? Neem direct contact op via info@adl.nu — ons team helpt u graag bij specifieke configuraties of toepassingsvragen.
