Omal THOR kogelkraan DN150 (6") PN 25-40 Koolstofstaal A105 — vrij aseinde | VT114I03CAB0BGMNV00B

€ 4.640,70 excl. btw
€ 5.615,25 incl. btw
Prijs per 1
Bestellen

Productnummer: VT114I03CAB0BGMNV00B
Verzendkosten € 0,00
Standaard levertijd Levertijd
Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!
30 jaar productkennis
Oplossingen op maat
  • Beschrijving
  • Reviews
  • Bijlagen
  • Trefwoorden

Productomschrijving

Omal THOR kogelkraan – DN150 (6") – PN 25-40 – Koolstofstaal A105 (VT114I03CAB0BGMNV00B)
Heeft u een specifieke configuratie nodig?Gebruik onze productconfigurator om eenvoudig de juiste THOR-uitvoering samen te stellen en direct de productcode te genereren.
Naar de THOR configurator

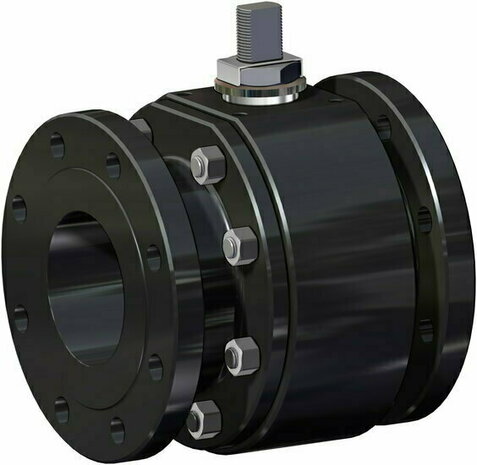

De Omal VT114I03CAB0BGMNV00B is een industriële 2-weg kogelkraan uit de THOR Split Body-serie met een volle doorlaat (full bore). Nominale diameter: DN150 (6"), drukklasse: PN 25-40, behuizing: Koolstofstaal A105 (ASTM A105), aandrijving: Vrij aseinde.

Kv = 1421 m³/h — optimale doorstroming bij PN 25-40, met 100% lekvrije afdichting klasse A volgens EN 12266-1.
ISO 5211 F14 — directe montage:
De VT114I03CAB0BGMNV00B is uitgerust met een ISO 5211 F14 actuatorflens (vierkante spindel 27 mm). Geschikt voor directe montage van alle gangbare pneumatische en elektrische actuatoren zonder adapter.

Technische Specificaties — VT114I03CAB0BGMNV00B

FabrikantOmal Automation
SerieTHOR Split Body 2-weg
ArtikelnummerVT114I03CAB0BGMNV00B
Type2-weg kogelkraan, volle doorlaat (full bore)
Nominale diameterDN150 (6")
DrukklassePN 25-40
AandrijvingVrij aseinde
ISO 5211 aansluitingF14 — vierkante spindel 27 mm
FlensnormDoorgaande gaten (PN flens, EN 1092-1)
Bedrijfstemperatuur-20 °C / +150 °C
Materiaal lichaamKoolstofstaal A105 (ASTM A105)
Materiaal kogelRVS gietstuk A351 CF8
Materiaal spindel (stem)F6A / 410 (ASTM A182 F6A / A479 Tp.410)
Materiaal boutenA193-B7 + A194-Gr.2H (carbon bout + moer)
Zitting (seat)DEVLON (kogel) + grafiet (lichaam)
SpindelafdichtingenGemodificeerd PTFE
O-ring spindelFKM
Oppervlaktebehandelinggeen — gezwart
Kv-coefficient1421 m³/h (water 15 °C, Δp = 1 bar)
Gewichtca. 121.0 kg
CertificeringPED 2014/68/EU · ATEX 2014/34/EU · SIL 3 (IEC 61508) · Fugitive Emission ISO 15848
HS-code8481.80 — Kranen, afsluiters en kleppen voor leidingen

Kenmerken & Voordelen

Volle doorlaat (full bore) Minimaal drukverlies en een optimale doorstroming. 100% lekvrije afdichting klasse A volgens EN 12266-1. Kv = 1421 m³/h.
ISO 5211 F14 — spindel 27 mm Universele actuatorflens voor directe montage zonder adapters. Compatibel met alle gangbare pneumatische en elektrische actuatoren.
Koolstofstaal A105 Bedrijfstemperatuur -20 °C / +150 °C. Drukklasse PN 25-40. Antistatische uitvoering volgens EN 12266-2.
Zitting DEVLON Bi-directionele lekvrije afdichting. Anti Blow-out spindel. Gemodificeerd PTFE V-pakking met FKM O-ring voor langdurige spindeldichtheid.

Toepassingsgebieden

  • Olie- en gasindustrie en raffinaderijen.
  • Petrochemische installaties en proceslijnen.
  • Industriële pijpleidingsystemen en skids.
  • Offshore en mariene installaties.

Montageadvies

Monteer de kogelkraan in elke gewenste positie. Controleer vóór montage of de flensafdichtingen vrij van vuil en beschadigingen zijn. Draai de kogel naar de volledig open stand vóór het aandraaien van de flensbouten om beschadiging van de zitting te voorkomen.

Omal Automation

Documentatie & Bijlagen

De Omal THOR Split Body 2-weg catalogus is opgesplitst in 4 PDF-delen:

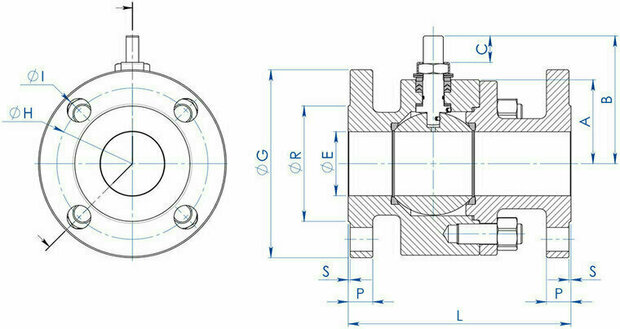

PDFOmal THOR 2-weg deel 1Inleiding, kenmerken & afmetingen (PN 16-40 / ANSI 150-300)PDFOmal THOR 2-weg deel 2Bestelcodes koolstofstaal & RVS — vrije as, hendel, pneumatischPDFOmal THOR 2-weg deel 3Hoge druk uitvoeringen PN 63-100 & ANSI 600 — DEVLON zittingPDFOmal THOR 2-weg deel 4ANSI 900-1500, accessoires & certificaten
Vragen of een offerte op maat nodig? Neem direct contact op via info@adl.nu — ons team helpt u graag bij specifieke configuraties of toepassingsvragen.
