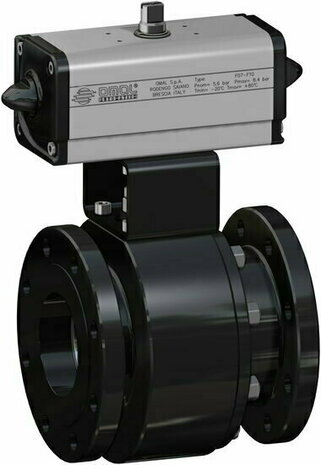

De Omal DT115H03CAB0BGQNV00BAFQA0 is een industriële 2-weg kogelkraan uit de THOR Split Body-serie met een volle doorlaat (full bore). Nominale diameter: DN200 (8"), drukklasse: PN 25, behuizing: Koolstofstaal A105 (ASTM A105), aandrijving: Pneumatische DA aandrijving (geanodiseerd).
Volle doorlaat (full bore) Minimaal drukverlies en een optimale doorstroming. 100% lekvrije afdichting klasse A volgens EN 12266-1. Kv = 3441 m³/h.
ISO 5211 F14 — spindel 27 mm Universele actuatorflens voor directe montage zonder adapters. Compatibel met alle gangbare pneumatische en elektrische actuatoren.
Koolstofstaal A105 Bedrijfstemperatuur -20 °C / +150 °C. Drukklasse PN 25. Antistatische uitvoering volgens EN 12266-2.
Zitting TFM1600 Bi-directionele lekvrije afdichting. Anti Blow-out spindel. Gemodificeerd PTFE V-pakking met FKM O-ring voor langdurige spindeldichtheid.
Monteer de kogelkraan in elke gewenste positie. Controleer vóór montage of de flensafdichtingen vrij van vuil en beschadigingen zijn. Draai de kogel naar de volledig open stand vóór het aandraaien van de flensbouten om beschadiging van de zitting te voorkomen.
Voor pneumatische / elektrische uitvoeringen: controleer voedingsspanning en luchtdruk (min. 5,6 bar voor pneumatische actuatoren) vóór in bedrijfstelling. Pas een veiligheidsfactor 1,4 toe op het bedieningskoppel.
