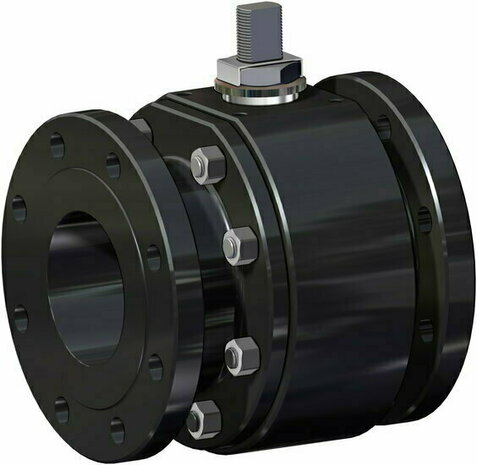

Omal THOR kogelkraan DN25 (1") PN 16-40 Koolstofstaal A350 LF2 — met hendel | LT106F03CBB0BHQNV00B

€ 288,30 excl. btw
€ 348,84 incl. btw
Prijs per 1
Bestellen

Productnummer: LT106F03CBB0BHQNV00B
Verzendkosten € 15,00
Standaard levertijd Levertijd
Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!
30 jaar productkennis
Oplossingen op maat
  • Beschrijving
  • Reviews
  • Bijlagen
  • Trefwoorden

Productomschrijving

Omal THOR kogelkraan – DN25 (1") – PN 16-40 – Koolstofstaal A350 LF2 (LT106F03CBB0BHQNV00B)
Heeft u een specifieke configuratie nodig?Gebruik onze productconfigurator om eenvoudig de juiste THOR-uitvoering samen te stellen en direct de productcode te genereren.
Naar de THOR configurator

De Omal LT106F03CBB0BHQNV00B is een industriële 2-weg kogelkraan uit de THOR Split Body-serie met een volle doorlaat (full bore). Nominale diameter: DN25 (1"), drukklasse: PN 16-40, behuizing: Lage-temperatuur koolstofstaal A350 LF2 (ASTM A350 LF2), aandrijving: Met hendel (standaard).

Kv = 48 m³/h — optimale doorstroming bij PN 16-40, met 100% lekvrije afdichting klasse A volgens EN 12266-1.
ISO 5211 F04 — directe montage:
De LT106F03CBB0BHQNV00B is uitgerust met een ISO 5211 F04 actuatorflens (vierkante spindel 11 mm). Geschikt voor directe montage van alle gangbare pneumatische en elektrische actuatoren zonder adapter.
Lage temperatuur uitvoering — tot −46 °C: Behuizing in ASTM A350 LF2 koolstofstaal met genormaliseerde, NACE-conforme kwaliteit. Geschikt voor cryogene en koude omgevingen (LNG, ammoniak, propaan). Bouten ASTM A320-L7M, moeren A194-Gr.7M voor lage-temperatuur service.

Technische Specificaties — LT106F03CBB0BHQNV00B

FabrikantOmal Automation
SerieTHOR Split Body 2-weg
ArtikelnummerLT106F03CBB0BHQNV00B
Type2-weg kogelkraan, volle doorlaat (full bore)
Nominale diameterDN25 (1")
DrukklassePN 16-40
AandrijvingMet hendel (standaard)
ISO 5211 aansluitingF04 — vierkante spindel 11 mm
FlensnormDoorgaande gaten (PN flens, EN 1092-1)
Bedrijfstemperatuur-46 °C / +150 °C
Materiaal lichaamLage-temperatuur koolstofstaal A350 LF2 (ASTM A350 LF2)
Materiaal kogelRVS gietstuk A351 CF8
Materiaal spindel (stem)F6A / 410 (ASTM A182 F6A / A479 Tp.410)
Materiaal boutenA320-L7M (lage temp)
Zitting (seat)TFM1600 (kogel) + grafiet (lichaam)
SpindelafdichtingenGemodificeerd PTFE
O-ring spindelFKM
Oppervlaktebehandelinggeen — gezwart
Kv-coefficient48 m³/h (water 15 °C, Δp = 1 bar)
Gewichtca. 5.2 kg
CertificeringPED 2014/68/EU · ATEX 2014/34/EU · SIL 3 (IEC 61508) · Fugitive Emission ISO 15848
HS-code8481.80 — Kranen, afsluiters en kleppen voor leidingen

Kenmerken & Voordelen

Volle doorlaat (full bore) Minimaal drukverlies en een optimale doorstroming. 100% lekvrije afdichting klasse A volgens EN 12266-1. Kv = 48 m³/h.
ISO 5211 F04 — spindel 11 mm Universele actuatorflens voor directe montage zonder adapters. Compatibel met alle gangbare pneumatische en elektrische actuatoren.
Koolstofstaal A350 LF2 Bedrijfstemperatuur -46 °C / +150 °C. Drukklasse PN 16-40. Antistatische uitvoering volgens EN 12266-2.
Zitting TFM1600 Bi-directionele lekvrije afdichting. Anti Blow-out spindel. Gemodificeerd PTFE V-pakking met FKM O-ring voor langdurige spindeldichtheid.

Toepassingsgebieden

  • Olie- en gasindustrie en raffinaderijen.
  • Petrochemische installaties en proceslijnen.
  • Industriële pijpleidingsystemen en skids.
  • LNG, ammoniak en cryogene toepassingen tot −46 °C.
  • Offshore en mariene installaties.

Montageadvies

Monteer de kogelkraan in elke gewenste positie. Controleer vóór montage of de flensafdichtingen vrij van vuil en beschadigingen zijn. Draai de kogel naar de volledig open stand vóór het aandraaien van de flensbouten om beschadiging van de zitting te voorkomen.

Omal Automation

Documentatie & Bijlagen

De Omal THOR Split Body 2-weg catalogus is opgesplitst in 4 PDF-delen:

PDFOmal THOR 2-weg deel 1Inleiding, kenmerken & afmetingen (PN 16-40 / ANSI 150-300)PDFOmal THOR 2-weg deel 2Bestelcodes koolstofstaal & RVS — vrije as, hendel, pneumatischPDFOmal THOR 2-weg deel 3Hoge druk uitvoeringen PN 63-100 & ANSI 600 — DEVLON zittingPDFOmal THOR 2-weg deel 4ANSI 900-1500, accessoires & certificaten
Vragen of een offerte op maat nodig? Neem direct contact op via info@adl.nu — ons team helpt u graag bij specifieke configuraties of toepassingsvragen.
