Omal THOR ball valve DN125 (5") ANSI 150 Carbon steel A105 - with lever

LT113104CAB0BGQNV00B - Omal THOR kogelkraan DN125 (5") ANSI 150 Koolstofstaal (Carbon steel) A105 - met hendel

Name: LT113104CAB0BGQNV00B - Omal THOR kogelkraan DN125 (5") ANSI 150 Koolstofstaal (Carbon steel) A105 - met hendel
Brand: Omal
Price: 2078.05 EUR
Availability: InStock

» Maat: DN125 | Aansl.: Wafer | Mat.: C-staal | Bediening: Hand

€ 1.717,40 excl. btw

€ 2.078,05 incl. btw

Prijs per 1

Bestellen

Staffelprijzen

€ 1.717,40

€ 2.078,05

€ 1.717,40 € 1.545,66

€ 2.078,05 € 1.870,25

€ 1.717,40 € 1.459,79

€ 2.078,05 € 1.766,35

€ 1.717,40 € 1.373,92

€ 2.078,05 € 1.662,44

€ 1.717,40 € 1.116,31

€ 2.078,05 € 1.350,74

€ 1.717,40 € 944,57

€ 2.078,05 € 1.142,93

Productnummer: LT113104CAB0BGQNV00B

Verzendkosten € 0,00

Standaard levertijd Op aanvraag

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

LT113104CAB0BGQNV00B - Omal THOR kogelkraan - DN125 (5") - ANSI 150 - Koolstofstaal (Carbon steel) A105

Beschrijving

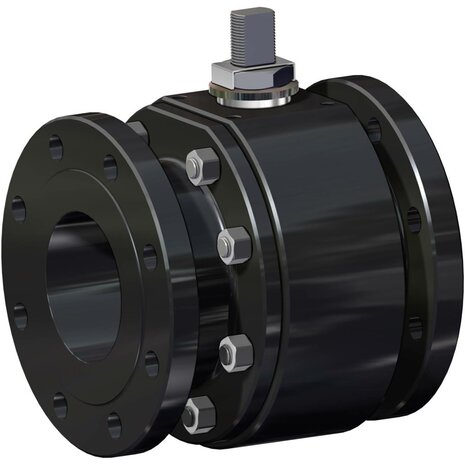

Dit is een industriële 2-weg kogelkraan uit de THOR Split Body-serie met een volle doorlaat (full bore). Nominale diameter: DN125 (5"), drukklasse: ANSI 150, behuizing: Koolstofstaal (Carbon steel) A105 (ASTM A105), aandrijving: Met hendel (standaard).

Kv = 1125 m³/h - optimale doorstroming bij ANSI 150, met 100% lekvrije afdichting klasse A volgens EN 12266-1.

ISO 5211 F10 - directe montage:
De is uitgerust met een ISO 5211 F10 actuatorflens (vierkante spindel 22 mm). Geschikt voor directe montage van alle gangbare pneumatische en elektrische actuatoren zonder adapter.

Fire Safe gecertificeerd (ANSI uitvoering): Deze ANSI-flens uitvoering valt onder de THOR Fire Safe certificering volgens API 607 en ISO 10497, samen met API 6D Monogram voor olie- en gastoepassingen. Behoudt afdichting tijdens en na brandblootstelling.

Technische Specificaties

Fabrikant	Omal Automation
Serie	THOR Split Body 2-weg
Type	2-weg kogelkraan, volle doorlaat (full bore)
Nominale diameter	DN125 (5")
Drukklasse	ANSI 150
Aandrijving	Met hendel (standaard)
ISO 5211 aansluiting	F10 - vierkante spindel 22 mm
Flensnorm	Doorgaande gaten ANSI (ASME B16.5)
Bedrijfstemperatuur	-20 °C / +150 °C
Materiaal lichaam	Koolstofstaal (Carbon steel) A105 (ASTM A105)
Materiaal kogel	RVS gietstuk A351 CF8
Materiaal spindel (stem)	F6A / 410 (ASTM A182 F6A / A479 Tp.410)
Materiaal bouten	A193-B7 + A194-Gr.2H (carbon bout + moer)
Zitting (seat)	TFM1600 (kogel) + grafiet (lichaam)
Spindelafdichtingen	Gemodificeerd PTFE
O-ring spindel	FKM
Oppervlaktebehandeling	geen - gezwart
Kv-coefficient	1125 m³/h (water 15 °C, Δp = 1 bar)
Gewicht	ca. 68.0 kg
Certificering	PED 2014/68/EU · ATEX 2014/34/EU · SIL 3 (IEC 61508) · Lekverliesemissie volgens ISO 15848 (Fugitive Emission) · API 6D · Fire Safe API 607 / ISO 10497
HS-code	8481.80 - Kranen, afsluiters en kleppen voor leidingen

Kenmerken & Voordelen

Volle doorlaat (full bore) Minimaal drukverlies en een optimale doorstroming. 100% lekvrije afdichting klasse A volgens EN 12266-1. Kv = 1125 m³/h.

ISO 5211 F10 - spindel 22 mm Universele actuatorflens voor directe montage zonder adapters. Compatibel met alle gangbare pneumatische en elektrische actuatoren.

Koolstofstaal (Carbon steel) A105 Bedrijfstemperatuur -20 °C / +150 °C. Drukklasse ANSI 150. Antistatische uitvoering volgens EN 12266-2.

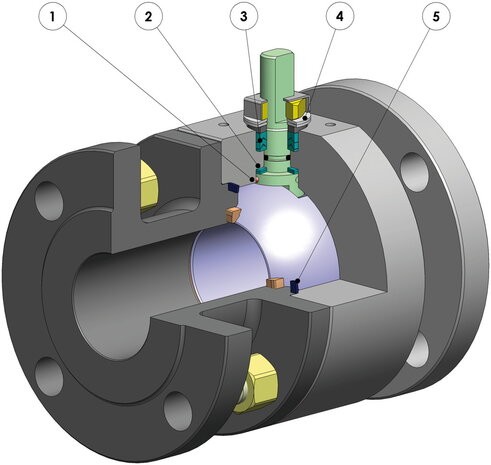

Zitting TFM1600 Bi-directionele lekvrije afdichting. Anti Blow-out spindel. Gemodificeerd PTFE V-pakking met FKM O-ring voor langdurige spindeldichtheid.

Toepassingen

Olie- en gasindustrie en raffinaderijen.
Petrochemische installaties en proceslijnen.
Industriële pijpleidingsystemen en skids.
Brandgevaarlijke omgevingen waar Fire Safe certificering vereist is.
Offshore en mariene installaties.

Montageadvies

Monteer de kogelkraan in elke gewenste positie. Controleer vóór montage of de flensafdichtingen vrij van vuil en beschadigingen zijn. Draai de kogel naar de volledig open stand vóór het aandraaien van de flensbouten om beschadiging van de zitting te voorkomen.
