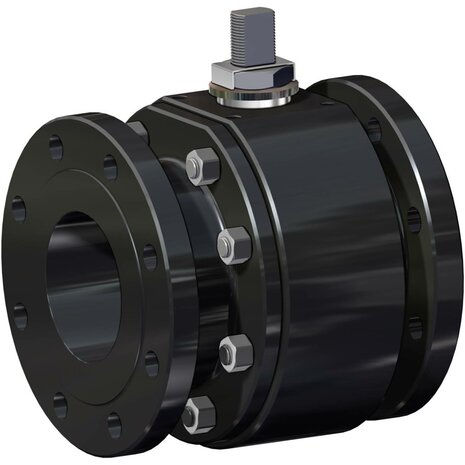

VT114E03CBB0BIQNV00B - Omal THOR kogelkraan DN150 (6") PN 16 Koolstofstaal (Carbon steel) A350 LF2 - vrij aseinde

VT114E03CBB0BIQNV00B - Omal THOR kogelkraan DN150 (6") PN 16 Koolstofstaal (Carbon steel) A350 LF2 - vrij aseinde

Omal THOR ball valve DN150 (6") PN 16 Carbon steel A350 LF2 - free shaft end

VT114E03CBB0BIQNV00B - Omal THOR kogelkraan DN150 (6") PN 16 Koolstofstaal (Carbon steel) A350 LF2 - vrij aseinde

Name: VT114E03CBB0BIQNV00B - Omal THOR kogelkraan DN150 (6") PN 16 Koolstofstaal (Carbon steel) A350 LF2 - vrij aseinde
Brand: Omal
Price: 5629.5 EUR
Availability: InStock

» Maat: DN150 | Aansl.: BSPP | Mat.: C-staal | Bediening: Vrije as

€ 4.652,48 excl. btw

€ 5.629,50 incl. btw

Prijs per 1

Bestellen

Staffelprijzen

€ 4.652,48

€ 5.629,50

€ 4.652,48 € 4.187,23

€ 5.629,50 € 5.066,55

€ 4.652,48 € 3.954,61

€ 5.629,50 € 4.785,08

€ 4.652,48 € 3.721,98

€ 5.629,50 € 4.503,60

€ 4.652,48 € 3.024,11

€ 5.629,50 € 3.659,17

€ 4.652,48 € 2.558,86

€ 5.629,50 € 3.096,22

Productnummer: VT114E03CBB0BIQNV00B

Verzendkosten € 0,00

Standaard levertijd Op aanvraag

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

VT114E03CBB0BIQNV00B - Omal THOR kogelkraan - DN150 (6") - PN 16 - Koolstofstaal (Carbon steel) A350 LF2

Beschrijving

Dit is een industriële 2-weg kogelkraan uit de THOR Split Body-serie met een volle doorlaat (full bore). Nominale diameter: DN150 (6"), drukklasse: PN 16, behuizing: Lage-temperatuur Koolstofstaal (Carbon steel) A350 LF2 (ASTM A350 LF2), aandrijving: Vrij aseinde.

Kv = 1421 m³/h - optimale doorstroming bij PN 16, met 100% lekvrije afdichting klasse A volgens EN 12266-1.

ISO 5211 F14 - directe montage:
De is uitgerust met een ISO 5211 F14 actuatorflens (vierkante spindel 27 mm). Geschikt voor directe montage van alle gangbare pneumatische en elektrische actuatoren zonder adapter.

Lage temperatuur uitvoering - tot -46 °C: Behuizing in ASTM A350 LF2 Koolstofstaal (Carbon steel) met genormaliseerde, NACE-conforme kwaliteit. Geschikt voor cryogene en koude omgevingen (LNG, ammoniak, propaan). Bouten ASTM A320-L7M, moeren A194-Gr.7M voor lage-temperatuur service.

Technische Specificaties

Fabrikant	Omal Automation
Serie	THOR Split Body 2-weg
Type	2-weg kogelkraan, volle doorlaat (full bore)
Nominale diameter	DN150 (6")
Drukklasse	PN 16
Aandrijving	Vrij aseinde
ISO 5211 aansluiting	F14 - vierkante spindel 27 mm

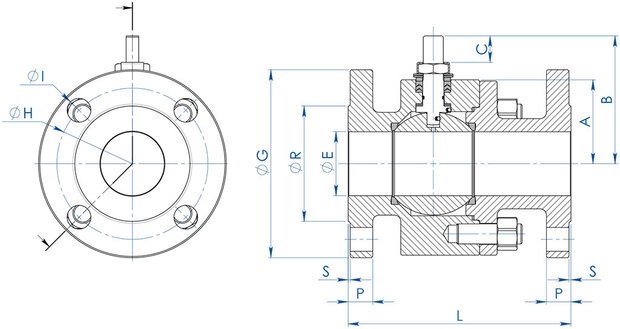

Flensnorm	Doorgaande gaten (PN flens, EN 1092-1)

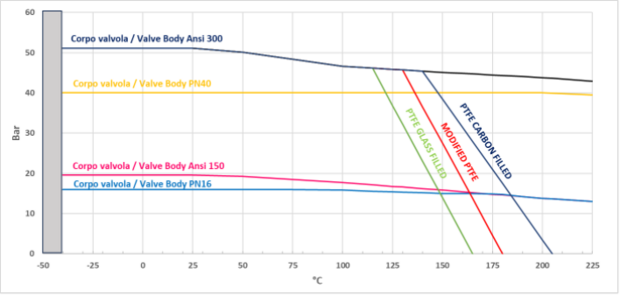

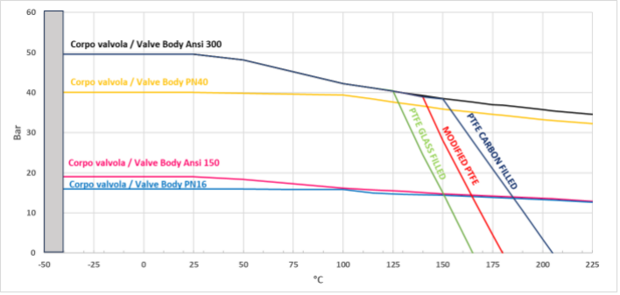

Bedrijfstemperatuur	-46 °C / +150 °C
Materiaal lichaam	Lage-temperatuur Koolstofstaal (Carbon steel) A350 LF2 (ASTM A350 LF2)
Materiaal kogel	RVS gietstuk A351 CF8
Materiaal spindel (stem)	F6A / 410 (ASTM A182 F6A / A479 Tp.410)
Materiaal bouten	A320-L7M + A194-Gr.7M (lage temp bout + moer)
Zitting (seat)	TFM1600 (kogel) + grafiet (lichaam)
Spindelafdichtingen	Gemodificeerd PTFE
O-ring spindel	FKM
Oppervlaktebehandeling	geen - gezwart
Kv-coefficient	1421 m³/h (water 15 °C, Δp = 1 bar)
Gewicht	ca. 121.0 kg
Certificering	PED 2014/68/EU · ATEX 2014/34/EU · SIL 3 (IEC 61508) · Lekverliesemissie volgens ISO 15848 (Fugitive Emission)
HS-code	8481.80 - Kranen, afsluiters en kleppen voor leidingen

Kenmerken & Voordelen

Volle doorlaat (full bore) Minimaal drukverlies en een optimale doorstroming. 100% lekvrije afdichting klasse A volgens EN 12266-1. Kv = 1421 m³/h.

ISO 5211 F14 - spindel 27 mm Universele actuatorflens voor directe montage zonder adapters. Compatibel met alle gangbare pneumatische en elektrische actuatoren.

Koolstofstaal (Carbon steel) A350 LF2 Bedrijfstemperatuur -46 °C / +150 °C. Drukklasse PN 16. Antistatische uitvoering volgens EN 12266-2.

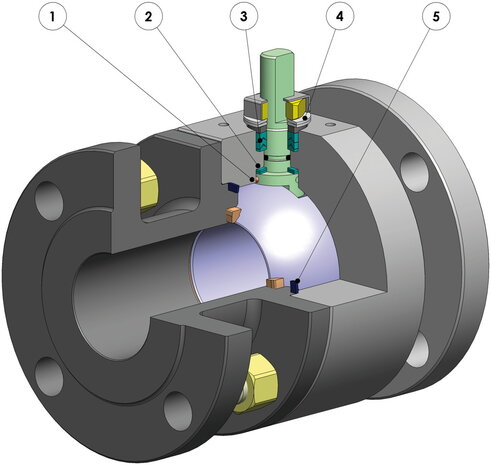

Zitting TFM1600 Bi-directionele lekvrije afdichting. Anti Blow-out spindel. Gemodificeerd PTFE V-pakking met FKM O-ring voor langdurige spindeldichtheid.

Toepassingen

Olie- en gasindustrie en raffinaderijen.
Petrochemische installaties en proceslijnen.
Industriële pijpleidingsystemen en skids.
LNG, ammoniak en cryogene toepassingen tot -46 °C.
Offshore en mariene installaties.

Montageadvies

Monteer de kogelkraan in elke gewenste positie. Controleer vóór montage of de flensafdichtingen vrij van vuil en beschadigingen zijn. Draai de kogel naar de volledig open stand vóór het aandraaien van de flensbouten om beschadiging van de zitting te voorkomen.
