VT107F03CAB0BFQNV00B - Omal THOR kogelkraan DN32 (1 1/4") PN 16-40 Koolstofstaal (Carbon steel) A105 - vrij aseinde

VT107F03CAB0BFQNV00B - Omal THOR kogelkraan DN32 (1 1/4") PN 16-40 Koolstofstaal (Carbon steel) A105 - vrij aseinde

Omal THOR ball valve DN32 (1 1/4") PN 16-40 Carbon steel A105 - free shaft end

VT107F03CAB0BFQNV00B - Omal THOR kogelkraan DN32 (1 1/4") PN 16-40 Koolstofstaal (Carbon steel) A105 - vrij aseinde

Name: VT107F03CAB0BFQNV00B - Omal THOR kogelkraan DN32 (1 1/4") PN 16-40 Koolstofstaal (Carbon steel) A105 - vrij aseinde
Brand: Omal
Price: 396.11 EUR
Availability: InStock

» Maat: DN32 | Aansl.: BSPP | Mat.: C-staal | Bediening: Vrije as

€ 327,36 excl. btw

€ 396,11 incl. btw

Prijs per 1

Bestellen

Staffelprijzen

€ 327,36

€ 396,11

€ 327,36 € 294,62

€ 396,11 € 356,49

€ 327,36 € 278,26

€ 396,11 € 336,69

€ 327,36 € 261,89

€ 396,11 € 316,89

€ 327,36 € 212,78

€ 396,11 € 257,46

€ 327,36 € 180,05

€ 396,11 € 217,86

Productnummer: VT107F03CAB0BFQNV00B

Verzendkosten € 7,95

Standaard levertijd Op aanvraag

Voor 14:00 uur besteld, dezelfde dag verzonden (indien voorradig)!

30 jaar productkennis

Oplossingen op maat

Beschrijving
Reviews
Bijlagen
Trefwoorden

Productomschrijving

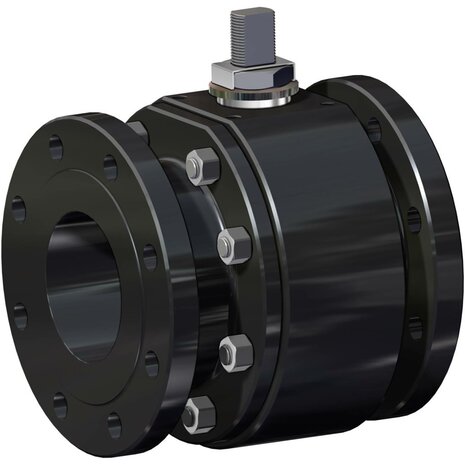

VT107F03CAB0BFQNV00B - Omal THOR kogelkraan - DN32 (1¼") - PN 16-40 - Koolstofstaal (Carbon steel) A105

Beschrijving

Dit is een industriële 2-weg kogelkraan uit de THOR Split Body-serie met een volle doorlaat (full bore). Nominale diameter: DN32 (1¼"), drukklasse: PN 16-40, behuizing: Koolstofstaal (Carbon steel) A105 (ASTM A105), aandrijving: Vrij aseinde.

Kv = 80 m³/h - optimale doorstroming bij PN 16-40, met 100% lekvrije afdichting klasse A volgens EN 12266-1.

ISO 5211 F04 - directe montage:
De is uitgerust met een ISO 5211 F04 actuatorflens (vierkante spindel 11 mm). Geschikt voor directe montage van alle gangbare pneumatische en elektrische actuatoren zonder adapter.

Technische Specificaties

Fabrikant	Omal Automation
Serie	THOR Split Body 2-weg
Type	2-weg kogelkraan, volle doorlaat (full bore)
Nominale diameter	DN32 (1¼")
Drukklasse	PN 16-40
Aandrijving	Vrij aseinde
ISO 5211 aansluiting	F04 - vierkante spindel 11 mm
Flensnorm	Doorgaande gaten (PN flens, EN 1092-1)
Bedrijfstemperatuur	-20 °C / +150 °C
Materiaal lichaam	Koolstofstaal (Carbon steel) A105 (ASTM A105)
Materiaal kogel	RVS gietstuk A351 CF8
Materiaal spindel (stem)	F6A / 410 (ASTM A182 F6A / A479 Tp.410)
Materiaal bouten	A193-B7 (carbon)
Zitting (seat)	TFM1600 (kogel) + grafiet (lichaam)
Spindelafdichtingen	Gemodificeerd PTFE
O-ring spindel	FKM
Oppervlaktebehandeling	geen - gezwart
Kv-coefficient	80 m³/h (water 15 °C, Δp = 1 bar)
Gewicht	ca. 7.6 kg
Certificering	PED 2014/68/EU · ATEX 2014/34/EU · SIL 3 (IEC 61508) · Lekverliesemissie volgens ISO 15848 (Fugitive Emission)
HS-code	8481.80 - Kranen, afsluiters en kleppen voor leidingen

Kenmerken & Voordelen

Volle doorlaat (full bore) Minimaal drukverlies en een optimale doorstroming. 100% lekvrije afdichting klasse A volgens EN 12266-1. Kv = 80 m³/h.

ISO 5211 F04 - spindel 11 mm Universele actuatorflens voor directe montage zonder adapters. Compatibel met alle gangbare pneumatische en elektrische actuatoren.

Koolstofstaal (Carbon steel) A105 Bedrijfstemperatuur -20 °C / +150 °C. Drukklasse PN 16-40. Antistatische uitvoering volgens EN 12266-2.

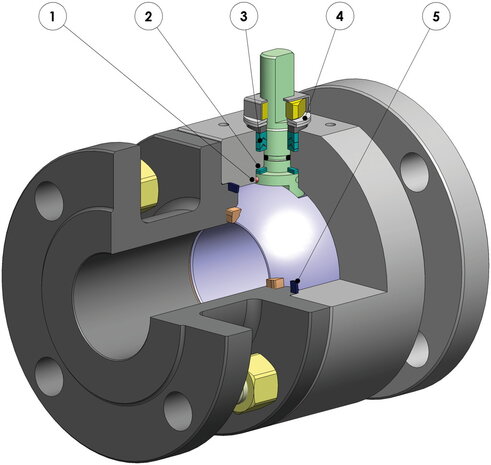

Zitting TFM1600 Bi-directionele lekvrije afdichting. Anti Blow-out spindel. Gemodificeerd PTFE V-pakking met FKM O-ring voor langdurige spindeldichtheid.

Toepassingen

Olie- en gasindustrie en raffinaderijen.
Petrochemische installaties en proceslijnen.
Industriële pijpleidingsystemen en skids.
Offshore en mariene installaties.

Montageadvies

Monteer de kogelkraan in elke gewenste positie. Controleer vóór montage of de flensafdichtingen vrij van vuil en beschadigingen zijn. Draai de kogel naar de volledig open stand vóór het aandraaien van de flensbouten om beschadiging van de zitting te voorkomen.
